가변어퍼쳐 및 그것이 구비된 현미경

추가 자료 다운로드

기술요약
본 발명은 현미경의 가변어퍼쳐 및 그것이 구비된 현미경에 관한 것이다.

본 발명의 가변어퍼쳐는, 동력에 의해 구동되는 제1모터를 가지며, 어느 한쪽은 조리개와 연결되어 있고 다른 한쪽은 제1모터와 연결되어 있으며 회전운동을 직선운동으로 바꾸어 제1모터의 구동시 조리개를 수평방향으로 전, 후진 시키는 동력전달기구를 가지며, 소정의 지점에 위치된 힌지를 중심으로 회전 가능하도록 되어 있는 직선운동수단; 및 동력에 의해 구동되는 제2모터를 가지며, 외주면이 직선운동수단과 접촉되어 있고 제2모터와 연결되어 회전되며, 회전중심에서 외주면까지의 두께가 원주방향을 따라 부분적으로 달라, 회전시 접촉되어 있는 직선운동수단이 두께가 다른 외주면에 의해 밀리게 되어, 상기 힌지를 중심으로 직선운동수단이 회전되도록 하는 캠을 갖는 회전운동수단;을 포함하여 구성된다.



본 발명의 가변어퍼쳐는 조리개에 형성된 특정 홀이 소정의 위치에 놓이도록 하는 작업이 동력에 의해 이루어져 작업이 용이하고, 작업이 신속하게 이루어지면서도 부피를 적게 차지하는 특징이 있다.

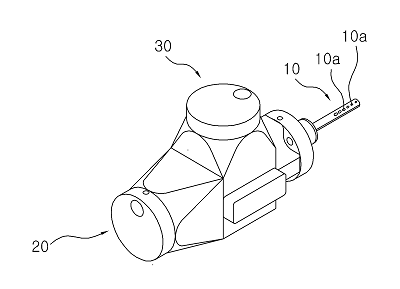

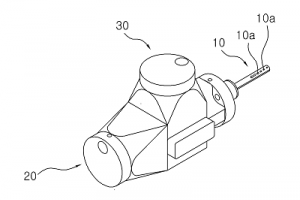

[가변어퍼쳐 사시도]
