- 기술요약
-
테라헤르츠파를 송수신하기 위한 안테나 모듈은 테라헤르츠파를 송신 또는 수신하는 방사패치와, 상기 방사패치와 이격되어 위치하며 홀(hole)을 포함하는 제 1 그라운드를 가지는 안테나와, 상기 안테나의 아래에 위치하며, 상기 테라헤르츠파를 생성하거나 상기 수신된 테라헤르츠파를 처리하는 신호 처리부를 가지는 집적회로 기판 및 상기 홀(hole)을 통과하며, 상기 방사패치와 상기 신호 처리부를 연결하는 비아(via)를 포함할 수 있다.

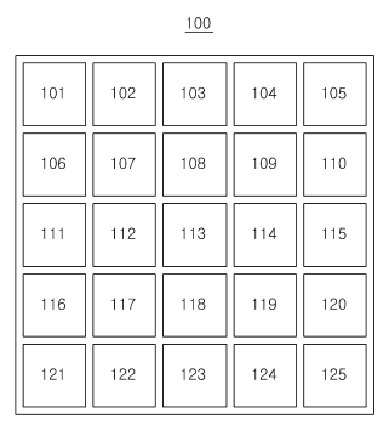

본 발명의 일 실시예와 관련된 실시간 테라헤르츠 이미징을 위한 초점면 배열 구조체를 설명하기 위한 도면이다.
