산화 촉매의 이상 진단 장치 및 방법
페이지 정보
name 0 Comments 287 Views -1-11-30 00:00 전자~전기본문
- 기술요약
-
산화 촉매의 이상 진단 방법이 개시된다. 산화 촉매의 이상 진단 방법은, 배기가스가 통과하는 배기라인에 산화촉매를 설치하고 산화촉매의 후단에 산소 센서를 설치한 상태에서 산화촉매의 이상 여부를 진단하는 방법으로서, (a) 산화촉매의 정상 상태에서 산소 센서의 이론 공연비 전압신호를 출력하는 제1 출력 지속 시간을 측정하는 단계와, (b) 차량 운행 상태에서 산소 센서의 이론공연비 전압 신호를 출력하는 제2 출력 지속시간을 측정하는 단계와, (c) 제1 출력 지속시간과 제2 출력 지속시간을 비교하여 비교값을 출력하는 단계와, (d) 상기 (c) 단계에서 비교값이 설정된 범위를 벗어나는 경우, 경고 신호를 운전자에게 제공하는 단계를 포함한다.

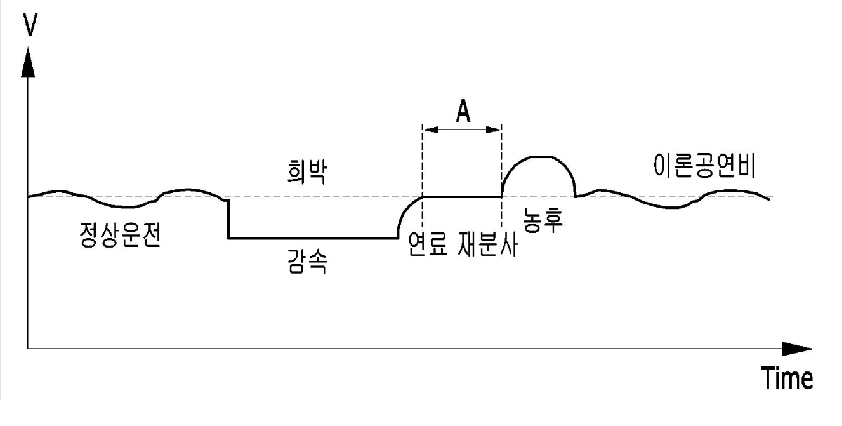

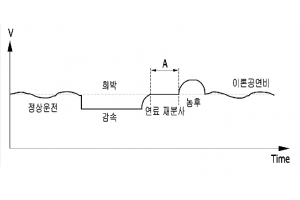

산화 촉매의 정상 상태에서 이론 공연비 전압이 출력되는 상태를 개략적으로 도시한 도면
