본 발명은 5자유도 동작신호 측정 시스템에 관한 것으로서, MR 영상의 질을 저하시키지 않으면서, MR 데이터를 수집하는 동안 강하고 균일한 정자계, 시간에 따라 급격하게 변하는 경사자계, 송수신 RF코일, 및 RF펄스에 영향을 받지 않아 5자유도의 동작신호를 측정할 수 있는 5자유도 동작신호 측정 시스템을 제공함에 그 특징적인 목적이 있다.

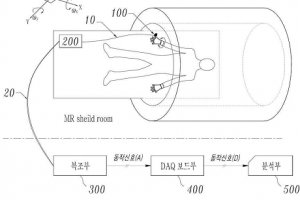

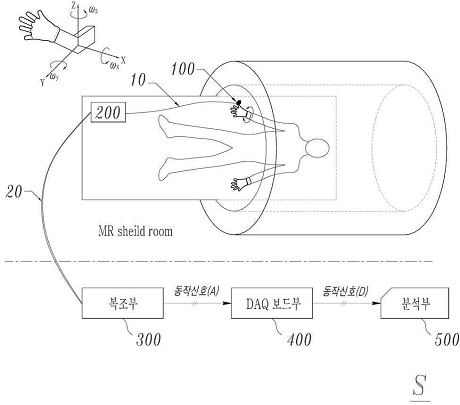

이러한 목적을 달성하기 위한 본 발명은, 5자유도 동작신호 측정 시스템에 관한 것으로서, 인체에 고정되어 동작 신호를 측정하는 센서부; 상기 센서부로부터 출력되는 신호를 증폭하고 광신호로 변조시키는 변조부; 상기 변조부로부터 출력된 광 신호를 전기신호로 복원하는 복조부; 상기 복조부를 통해 전기신호로 복원된 동작신호를 디지털 신호로 변환하는 DAQ 보드부; 상기 센서부, 변조부, 복조부 및 DAQ 보드부를 제어하며, 상기 DAQ 보드부로부터 디지털화된 동작신호를 수신하여 저장 및 표시하는 분석부; 를 포함한다.
