영상 기반 돌출 변위 매핑 방법과, 이를 이용한 이중 변위 매핑 방법
페이지 정보
name 0 Comments 166 Views -1-11-30 00:00 전자~전기본문
- 기술요약
-
본 발명은 비디오 게임기 및 컴퓨터 게임 같은 엔터테인먼트 정보기기, 지형 공간 정보를 표현하는 정보기기 또는 컴퓨터 그래픽을 이용한 3차원 렌더링을 수행하는 정보기기에 적용되는 기술로서, 대상물을 표면으로부터 돌출되도록 표현하는 돌출 변위 매핑 방법에 관한 것이다. 이 발명에 따른 돌출 변위 매핑 방법은, 변위정보에 의해 정의되는 돌출된 물체의 표면과 관찰자 시선과의 교점을 검색하여 상기 돌출된 물체 형상을 상기 폴리곤 면에 표시하는 교점검색단계와; 상기 폴리곤 면을 추가하여 상기 폴리곤 면의 경계를 벗어나는 초과분에 해당하는 상기 돌출된 물체 형상을 상기 추가 폴리곤 면에 표시하는 초과분표시단계와; 상기 돌출된 물체 형상 중 급격한 경사면을 검출하는 급격경사면검출단계와; 상기 급격한 경사면에 추가 텍스처를 표현하는 급격경사면보정단계를 포함한다.

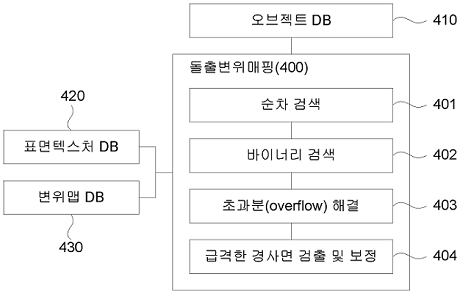

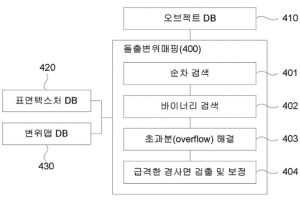

[영상 기반 돌출 변위 매핑 방법의 과정을 도시한 도면]
