- 기술요약
-
본 기재의 필터형 전극을 갖는 세포의 임피던스 측정장치는, 기판과, 상기 기판 상에 형성되고, 유입구와 유출구를 가지며 상기 유입구와 유출구 사이를 연결하도록 형성되어 세포가 흘러갈 수 있는 미세유체채널을 구비한 채널형성층과, 상기 기판 상에서 상기 채널형성층과 동일한 층을 점유하며, 상기 미세유체채널에 대응하도록 형성되어 상기 세포가 흘러갈 수 있는 전극 간격을 두고 서로 이격된 제1 전극과 제2 전극을 포함하는 필터형 전극을 포함하는 필터형 전극칩을 포함한다. 상기 필터형 전극에 형성되는 상기 전극 간격은 상기 미세유체채널의 경로방향을 따라 갈수록 좁아지거나 일정한 간격을 갖도록 형성될 수 있다.

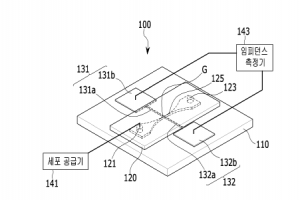

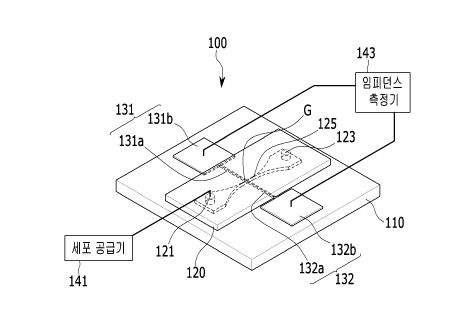

세포의 임피던스 측정장치를 도시한 구성도
