- 기술요약
-
본 발명은 EMF 능동상쇄 기능을 구비하는 집전장치에 관한 것으로서, 더욱 상세하게는 2차 측의 집전코일과 반대 방향으로 집전코일을 되감아 주어 2차 코일에 흐르는 전류와 반대 방향으로 전류를 흘려 줌으로써 EMF를 감소시키는 능동차폐 기능을 포함하는 EMF 능동상쇄 기능을 구비하는 집전장치에 관한 것이다.
본 발명에 의하면, 급전장치의 동작과 함께 이동체의 집전장치에서 소비전력을 발생시켜, 집전장치에서 부하에 전력을 전달해 주더라도 EMF가 급격하게 증가하는 것을 막을 수 있게 되어, 더욱 안전하고 효율적인 이동체의 운행을 가능하게 하는데 그 목적이 있다. 또한 1쌍의 집전코일 각각에 별개의 EMF 능동상쇄코일을 감아주어 각각 위상에 맞게 독립적으로 EMF 상쇄가 이루어지도록 함으로써 EMF 상쇄효과를 최대화되도록 한다.

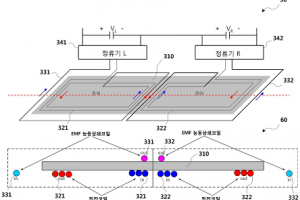

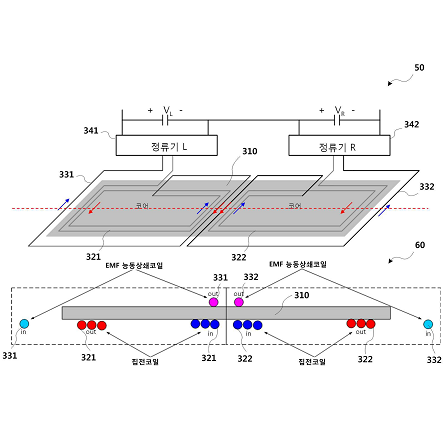

[집전장치에서 EMF 능동상쇄코일을 이용하여 EMF를 감소시키는 방식을 구현한 사시도 및 정면도]
