고 인장강성을 가지는 합성인장부재, 이를 위한 격자구조판 및 합성인장부재의 제작방법

추가 자료 다운로드

기술요약
본 발명은 인장하중에 저항하는 합성인장부재로서, 중공(11)을 가지는 중공부재(1)와; 상기 중공부재(1)의 중공 내부에 배치되어 일체화되는 격자구조체(2)로 구성되며; 상기 격자구조체(2)는, 다수 개의 봉이 서로 회전가능한 회전절점으로 연결되어 있는 구조를 가지고 있어서, 인장하중이 종방향을 작용할 때 종방향 및 횡방향 모두에 대해 팽창을 하는 거동하는 음의 포아송비를 가지는 격자구조판이 통형상으로 성형된 것임을 특징으로 하는 합성인장부재, 이를 위한 격자구조판 및 합성인장부재의 제작방법에 관한 것이다. 본 발명에 따른 고 인장강성을 가지는 합성인장부재는 인장하중 발생 시 외측에 위치하는 중공부재는 하중 작용 방향의 직각방향으로 수축거동을 하게 되고, 내부에 위치하는 격자구조체는 팽창거동을 함으로써, 서로 상쇄시켜서 외부 인장하중에 대응하는 외측 강봉의 강성을 내측 격자구조체가 보존해주어 합성인장부재 전체의 인장강성이 강화되는 효과가 발휘된다.

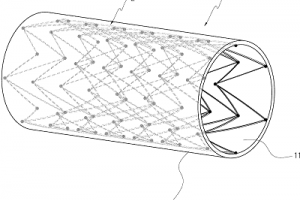

[합성인장부재]
