콘크리트 크로스 빔을 이용하여 강 주형을 연결한 강 합성교량 및 시공방법

추가 자료 다운로드

기술요약
본 발명은 콘크리트 크로스 빔을 이용하여 강 주형을 연결한 강 합성 교량 및 시공방법에 관한 것이다. 본 발명은, 단순 교로 제작되어 각 경간에 설치되는 다수의 강 주형; 상기 강 주형의 단부면 전체에 강 주형의 플랜지보다 넓은 횡방향 폭으로 각각 형성되는 마감판 형태의 웨브와, 그 표면에 다수의 전단 연결 재들이 돌출된 연결부; 및 상기 강 주형의 연결부 사이에서 콘크리트 바닥 판과 일체로 콘크리트 타설되어 서로 인접 배치된 강 주형의 연결부들을 일체로 결합시키는 크로스 빔;을 포함하여 강 주형 간의 용접 또는 볼트 결합 없이도 강 주형들을 길게 연결하는 콘크리트 크로스 빔을 이용하여 강 주형을 연결한 강 합성 교량을 제공한다. 본 발명에 의하면 강 주형을 공장에서 제작하여 현장으로 운반한 후에 강 주형의 연속화 작업이 모두 콘크리트 공사로 이루어 지기 때문에 용접과 볼트체결 작업이 전혀 필요하지 않게 된다. 따라서 현장에서 강 주형 간의 용접 또는 볼트 결합 없이도 강 주형들을 길게 연결하여 강 합성 교량을 신속하게 구축할 수 있음으로써, 현장 시공기간을 단축하고 그에 따른 시공원가의 절감을 이룰 수 있는 우수한 효과가 얻어진다.

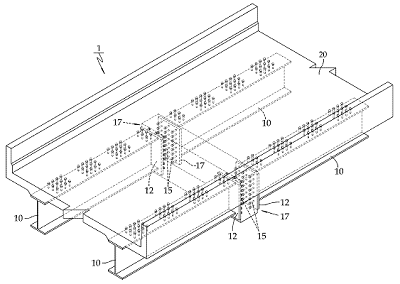

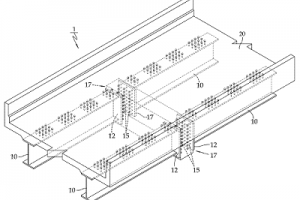

[강 합성 교량]
