공진형 DC-DC 컨버터 및 이를 이용한 인터리빙 공진형 DC-DC 컨버터
페이지 정보
name 0 Comments 157 Views -1-11-30 00:00 전자~전기본문
- 기술요약
-
공진형 DC-DC 컨버터는 입력되는 구동 신호에 따라 교번적으로 스위칭되어, 입력 단자들을 통해 입력되는 직류 전압을 교류 전압으로 변환시키는 복수의 스위치를 포함하는 스위칭부; 스위칭부의 상기 입력 단자들에 병렬로 연결된 공진 커패시터; 공진커패시터와 직류전압원 사이에 연결되는 입력필터 인덕터: 스위칭부의 일 출력 단자와 변압기의 일차측 권선에 직렬로 연결되며, 공진 커패시터와 함께 LC 공진회로를 형성하여, 스위칭부로부터의 교류 전압의 주파수 특성을 변환시키기 위한 공진 인덕터; 공진 인덕터에 연결된 일차측 권선, 및 일차측 권선과 소정의 권선비로 구비되는 이차측 권선을 포함하는 변압기;변압기의 이차측에 유기된 교류 전압을 직류 전압으로 정류하기 위한 정류 회로부; 및 정류 회로부의 출력 양단에 연결되는 출력 커패시터를 포함한다

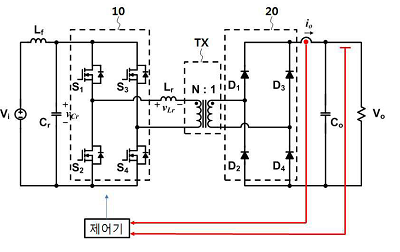

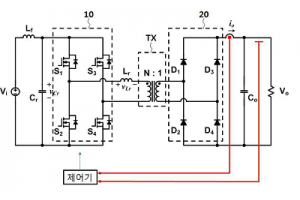

공진형 DC-DC 컨버터를 도시한 회로도
