자가발전 소변기 물내림 장치
페이지 정보
name 0 Comments 181 Views -1-11-30 00:00 기계본문
- 기술요약
-
본 발명의 자가발전 소변기 물내림 장치는 소변기, 상기 소변기로 물을 공급하는 급수배관, 상기 급수배관에 설치되어 유동하는 물의 운동에너지를 이용하여 전기 에너지를 생산하는 전력생산모듈을 포함한다. 그리고 상기 전력생산모듈은 급수배관에서 공급되는 물이 유동하는 유동관, 상기 유동관의 중심에 상기 물의 유동방향을 따라 구비되는 회전축, 상기 회전축이 회전 가능하도록 지지하는 회전축 고정부, 상기 회전축에 결합되고, 복수 개의 블레이드가 형성되어 상기 유동관을 유동하는 물에 의해서 회전을 하면서 상기 회전축을 회전시키는 제1회전부, 상기 회전축에 연결되어 회전되는 제2회전부 및 상기 제2회전부 또는 상기 제2회전부와 대향하는 유동관 중 어느 하나에 구비되는 자석부 및 상기 제2회전부 또는 상기 제2회전부와 대향하는 유동관 중 다른 하나에 설치되는 코일부를 포함하는 발전유닛을 포함한다.

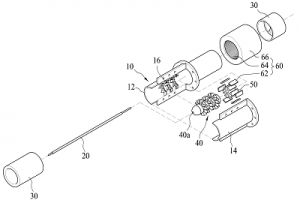

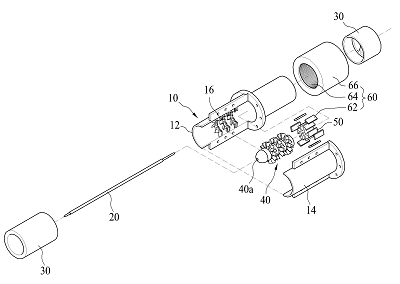

[전력생산모듈의 분해사시도]
