신축성 전극 및 이를 이용한 감지 장치
페이지 정보
name 0 Comments 144 Views -1-11-30 00:00 기계본문
- 기술요약
-
신축성 전극 및 이를 이용한 감지 장치를 제공한다. 본 발명에 따르면, 일정한 크기와 길이를 가지는 튜브 형태로 형성되고, 내부에 공간부가 형성됨과 아울러 신축성을 갖는 신축성 소재로 이루어지는 신축성 용기, 상기 신축성 용기의 내부 바닥면으로부터 상단면으로 일정한 크기와 형상을 갖고 적어도 하나 이상 제공되고, 신축성 용기의 심각한 변형에 의해 상기 신축성 용기에 꺽임이 발생할 때 신축성 용기의 꺽임을 방지하고 아울러 신축성을 갖는 꺽임 방지 신축성 구조물, 상기 신축성 용기의 공간부에 충전되고, 외력에 의해 형상이 자유롭게 변화되었다가 외력이 해제되면 원래 상태로 손상 없이 되돌아 가는 전기 전도성을 갖는 신축성 전도 물질, 및 상기 꺽임 방지 신축성 구조물의 내외부를 관통하여 외측면에 일부가 노출되도록 장착되고, 상기 신축성 용기의 공간부에 충전된 전도 물질의 단락 문제를 방지함과 아울러 상기 꺽임 방지 신축성 구조물에 의해 분리되어 있는 상기 신축성 전도 물질을 전기적으로 연결하기 위하여 전도성 고체 소재로 구성된 연결 구조체를 포함한다.

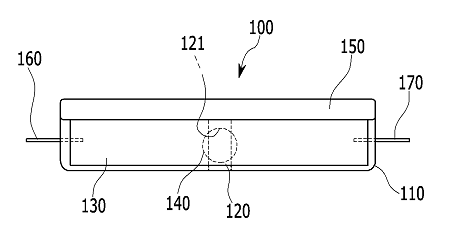

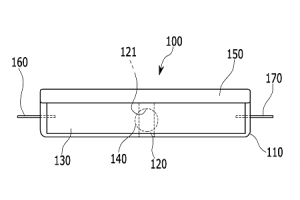

[신축성 전극의 개략적인 측면도]
