- 기술요약
-
본 발명에 의한 알루미늄-구리 하이브리드 판재 제조장치는, 구리(Cu)를 포함하는 금속플레이트를 연속적으로 이송하는 해권수단과, 상기 금속플레이트의 일면에 알루미늄(Al)을 포함하는 용탕을 분사하는 용탕공급수단과, 한 쌍의 롤러를 포함하며 상기 금속플레이트와 용탕을 롤링(Rolling)하여 하이브리드 판재를 제조한 후 수직 방향으로 이송 강제하는 롤러조립체와, 하이브리드 판재 제조를 위한 공간을 제공하는 분위기제어챔버와, 상기 하이브리드 판재를 권취하는 권취수단을 포함하여 구성되며, 상기 금속플레이트는 한 쌍의 롤러를 통과 전 어느 하나의 롤러 외면과 면접촉한 상태로 이송 강제됨을 특징으로 한다.

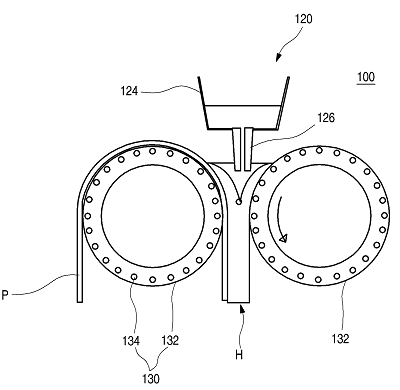

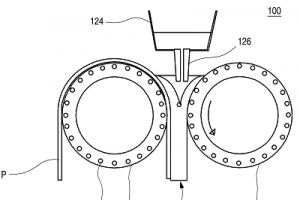

[알루미늄-구리 하이브리드 판재 제조장치에서 용탕공급수단과 롤러조립체의 배치 상태]
