후판 또는 강판용 다중 분사형 냉각 시스템

추가 자료 다운로드

기술요약
본 발명은 후판 또는 강판용 다중 분사형 냉각 시스템에 관한 것이며, 본 발명의 후판 또는 강판용 다중 분사형 냉각 시스템은 후판 또는 강판을 냉각하기 위한 냉각 시스템에 있어서, 상기 후판 또는 상기 강판을 이송하는 이송부; 상기 후판 또는 상기 강판 측으로 냉각수를 분사하는 복수개의 냉각수 분사부; 상기 복수개의 냉각수 분사부 각각을 둘러싸도록 배치되며, 상기 후판 또는 상기 강판 상에 잔류하는 냉각수가 제거되도록 상기 후판 또는 상기 강판 측으로 압축공기를 분사하는 공기 분사부;를 포함하고, 상기 공기 분사부는 상기 냉각수 분사부의 외주면으로부터 이격된 위치에 방사형으로 복수개가 마련되는 것을 특징으로 한다. 따라서, 본 발명에 의하면, 후판 또는 강판 등의 냉각대상에 냉각수가 체류하는 현상을 방지하여 냉각수가 후판 또는 강판 등의 냉각대상에 직접적으로 접촉하도록 함으로써 냉각성능 및 냉각효율을 향상시킬 수 있는 후판 또는 강판용 다중 분사형 냉각 시스템이 제공된다.

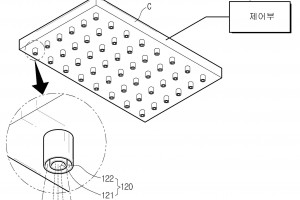

[후판 또는 강판용 다중 분사형 냉각 시스템의 분사부의 개략적인 저면 사시도]
