미세구조와 계면상호작용으로 유도된 나노입자배열에 의해 제조된 회로기판, 그 패턴인쇄방법 및 주형 제조방법
페이지 정보
name 0 Comments 171 Views -1-11-30 00:00 전자~전기본문
- 기술요약
-

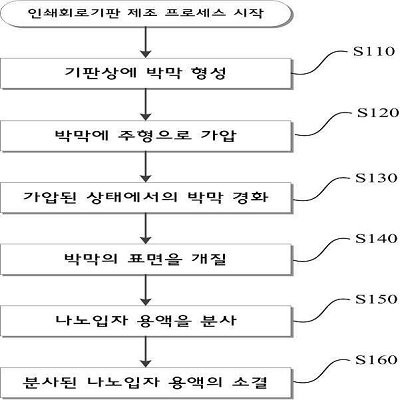

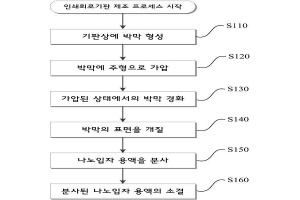

본 발명은 인쇄회로기판을 제조하는 방법 및 그 방법에 따른 인쇄회로기판, 그리고 인쇄회로기판을 제조하는 방법을 위한 주형의 제조 방법에 관한 것으로서, 구체적으로 본 발명에 따른 나노입자 배열을 이용한 패턴인쇄방법은 합성수지 용액으로 기판 상에 박막을 형성하는 제1 단계; 상기 박막에 요철 형상의 패턴을 형성하는 제2 단계; 상기 박막의 표면에 나노입자 용액을 분사하여 나노입자를 상기 요철 형상의 패턴을 따라 배열시키는 제3 단계; 및 상기 박막의 표면을 소결하여 나노 입자가 배열된 회로 패턴을 형성하는 제4 단계;를 포함한다.
본 발명에 따르면 종래의 노광공정에 비하여 원가경쟁력을 확보할 수 있으며 공정의 친환경화가 가능한 효과가 있고, 인쇄공정이 저온, 상압에서 되기 때문에 플라스틱 기판에도 활용될 수 있으며 미세구조 제작에 이용되는 재료의 제약이 없다. 즉, 나노입자배열 인쇄 공정의 개발을 통하여, 휘어질 수 있는 디스플레이(흔히 플렉서블 디스플레이)의 제조도 가능하게 되는 부가적 장점을 획득할 수 있다.[나노입자 배열에 의한 패턴이 형성된 인쇄회로기판, 그 패턴인쇄방법 및 주형 제조방법
