콘크리트 구조물 보강장치 및 이를 이용한 보강 공법
페이지 정보
name 0 Comments 154 Views -1-11-30 00:00 기술제품본문
- 기술요약
-
본 발명은 콘크리트 구조물의 손상된 단면을 제거하여 드러난 철근을 고정구조체(fastener)를 이용하여 섬유강화플라스틱(FRP) 보강판에 연결하고, 손상된 단면을 단면복구재로 채워서 보강할 수 있도록 한 콘크리트 구조물 보강장치 및 이를 이용한 보강 공법에 관한 것으로, 본 발명에 따른 콘크리트 구조물 보강장치는, 콘크리트 구조물의 손상 단면을 제거하여 형성된 홈을 통해 외부로 노출된 철근을 감싸도록 설치되는 홀더블록과; 상기 홀더블록의 외측면을 감싸면서 고정하는 홀더고정부와, 상기 홀더고정부에 하측으로 연장되게 설치되는 연결로드를 포함하는 패스너와; 상기 연결로드의 끝단부에 결합되며 콘크리트 구조물의 손상 단면이 제거된 홈 부분을 폐쇄하도록 설치되는 보강판 및; 상기 보강판에 의해 폐쇄된 콘크리트 구조물의 손상 단면이 제거된 홈 부분에 채워지는 채움재;를 포함하는 것을 특징으로 한다.

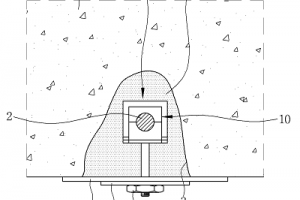

[콘크리트 구조물 측면에서의 단면]
