외팔보의 응력 해석 실험 장치
페이지 정보
name 0 Comments 171 Views -1-11-30 00:00 기계본문
- 기술요약
-
본 발명은 외팔보의 응력 해석 실험을 위한 장치에 관한 것으로, 일단이 고정단이고 타단이 자유단인 외팔보 형태의 본체부와, 상기 본체부의 자유단으로부터 상기 본체부의 폭방향으로 연장 형성된 절곡부와, 상기 절곡부에 하중을 가하는 가압부와, 상기 절곡부로부터 상기 가압부로 가해지는 반력을 측정하는 로드셀과, 상기 본체부의 자유단의 처짐량을 측정하는 변위계와, 상기 본체부의 고정단 측에 설치되어 변형량을 측정하는 스트레인 게이지를 포함하여 이루어진다.

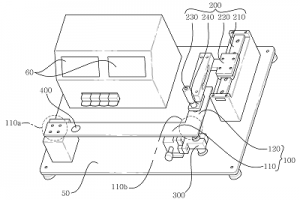

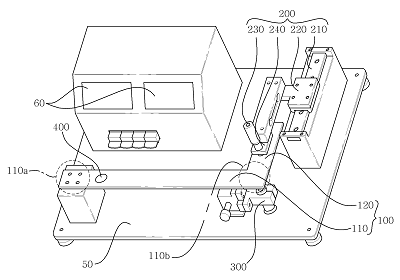

[외팔보의 응력 해석 실험 장치]
