공기 정압 공기 베어링, 이의 조립 방법 및 이를 이용한 공기 정합 리드 스크류 액츄에이터
페이지 정보
name 0 Comments 202 Views -1-11-30 00:00 기계본문
- 기술요약
-
공기 정압 공기 베어링이 제공된다. 본 발명의 예시적인 공기 정압 공기 베어링은, 공기 정압 너트 및 상기 공기 정압 너트에 결합되는 리드 스크류를 포함하되, 상기 공기 정압 너트는, 그 내부로 공기를 유입하는 공기 유입구를 구비한 하우징, 상기 하우징 내에 배치되되, 나선형 패턴으로 배치된 복수의 개구를 구비하며, 상기 공기 유 입구 및 상기 복수의 개구와 유체적으로 상호 연결된 나선형 플래넘 챔버 및 상기 복수의 개구에 각각 배치된 복수의 다공성 매체를 포함하고, 상기 리드 스크류는 상기 복수의 다공성 매체 각각으로부터 이격된 나사산 표면을 포함하며, 복수의 개구 각각은 복수의 다공성 매체가 안착되는 시트를 포함한다.

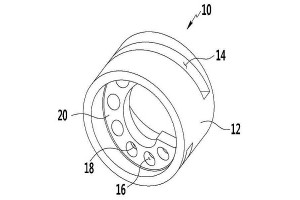

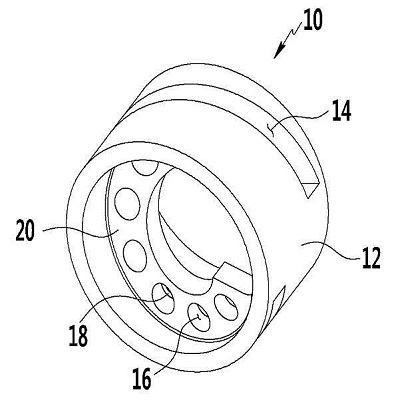

[공기 정압 너트 하우징을 도시한 도면]
