엘이디와 포토트랜지스터를 이용한 반사형 명암 정보 측정장치 및 그 방법
페이지 정보
name 0 Comments 105 Views -1-11-30 00:00 전자~전기본문
- 기술요약
-
본 발명은 광학적 방법을 이용한 반사도 측정 장치 및 그 방법에 대한 것으로서 보다 상세하게는 빛의 intensity를 이용하여 명암을 분석하는 시스템을 구축하여, white 색상의 고휘도 chip LED와 phototransistor를 사용하여 구현함으로서, 명암 측정 장치를 구현하고, 기존에 색을 측정하던 방법과는 달리 간단하고 소형장치로 구성할 수 있는 광학적 방법을 이용한 반사도 측정 장치 및 그 방법에 관한 것이다.
본 발명은 광학적 반사도 측정을 위해 고휘도의 빛을 발광하는 발광디바이스와, 상기 발광디바이스에서 발광된 빛이 목표물에서 반사된 후 상기 반사된 빛을 수광하는 수광디바이스와, 상기 수광디바이스에서 전송된 수광신호를 A/D 변환하는 A/D변환기와, 상기 변환신호를 출력하고 일정 수치로 변환하여 분석하는 변환/분석부로 구성되는 것을 특징으로 한다.

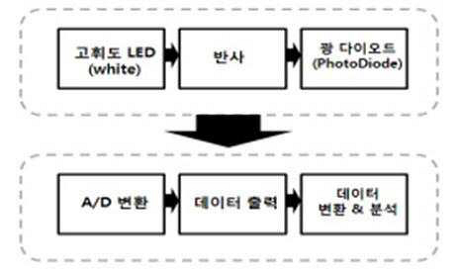

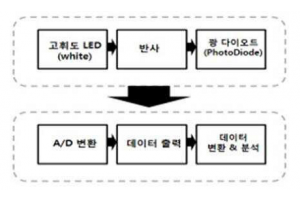

[본 발명에 따른 개략적인 전체 흐름도]
