이방향 유도 자기에 의한 3방향의 구동성을 갖는 액추에이터와 이를 이용한 마그네틱 베어 링 및 자기부상형 이동장
페이지 정보
name 0 Comments 105 Views -1-11-30 00:00 기계본문
- 기술요약
-
본 발명은 최소한의 구성과 운용으로 레일을 따라 균형된 이동과 자기부상 상태를 유지할 수 있는 2-WAY 유도자기에 의한 3방향의 구동성을 갖는 액추에이터와 이를 이용한 마그네틱 베어링 및 자기부상형 이동장치에 관한 것으로, 2방향으로 각각 돌출되어서 절곡된 형상을 이루는 2개의 폴을 갖춘 제1코어체와, 2방향으로 각각 돌출되어서 절곡된 형상을 이루는 2개의 폴을 갖추고 상기 제1코어체와 서로 나란하게 이격 배치되는 제2코어체와, 상기 제1코어체의 상기 2개의 폴을 각각 감싸며 고정되는 2개의 권선체와, 상기 제1,2코어체의 이격 방향과 나란한 방향의 자력선을 발하도록 상기 제1,2코어체 사이에 삽입되는 영구자석으로 이루어진 것이다.

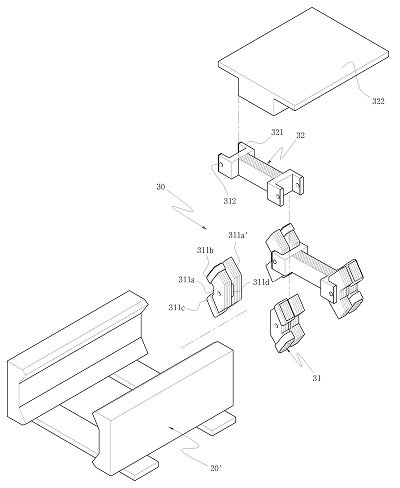

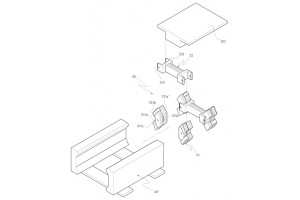

[자기부상형 이동장치의 모습을 분해 도시한 사시도]
