회전식 열분해장치
페이지 정보
name 0 Comments 132 Views -1-11-30 00:00 기계본문
- 기술요약
-
본 발명은 폐기물을 처리하는 열분해장치에 관한 것으로, 상세하게는 작은 규모의 장치로 폐기물의 처리량을 극대화하고 열분해 효율을 높일 수 있도록 이루어진 회전식 열분해장치에 관한 것이다. 이러한 본 발명의 회전식 열분해장치는 상측은 좁고, 하측은 넓은 원통 형태로 형성되어 상측에 연소가스를 외부로 배출하는 가스배출구가 형성되고, 하측에 폐기물을 연속적으로 투입시키는 폐기물투입장치와, 폐기물이 연소되어 열분해되도록 돕는 보조연소장치와, 폐기물을 중심방향으로 밀어주는 폐기물 푸셔장치가 설치된 상부 고정몸체와; 상기 상부 고정몸체의 하측에 분리되어 회전하도록 설치되며, 중심부분에 열분해되고 남는 잔유물을 외부로 배출하는 잔유물배출구가 형성되고, 회전장치가 설치되어 수직축(Y)을 중심으로 회전하는 원판형태의 하부 회전몸체로 이루어진다.

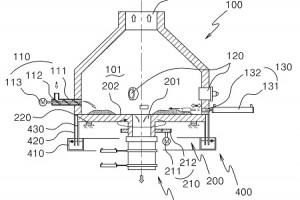

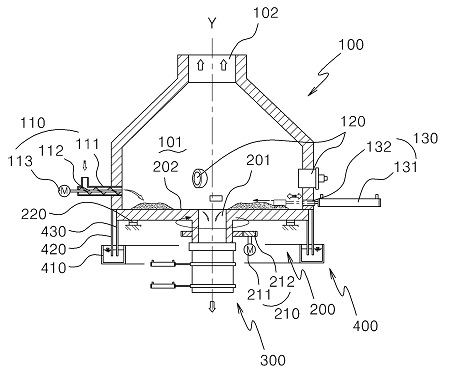

[회전식 열분해장치의 정단면도]
