- 기술요약
-
본 발명은 일방향슬래브와 건물의 장변방향 외벽이 접하는 부위에서 상기 외벽에 설치된 외벽단열재 하부에 상기 일방향슬래브의 두께와 같은 높이의 슬래브단열재를 상기 일방향슬래브 내부에 또는 상기 일방향슬래브와 같은 레벨로 설치하는 것을 특징으로 하는 일방향슬래브에 적용한 단열구조시스템에 관한 것이다.
본 발명의 단열구조시스템은 주근이 건물의 장변방향으로 배근된 일방향슬래브(5), 상기 일방향슬래브(5)를 지지하며 건물의 장변방향으로 배치되어 외기에 접하는 외벽(7) 및 상기 일방향슬래브(5)를 지지하며 건물의 단변방향으로 배치되어 상기 외벽(7)과 직교하는 내벽(15)으로 구성되는 구조체, 상기 외벽(7)에 설치된 외벽단열재(10) 및 상기 외벽단열재(10) 또는 상기 외벽(7)의 내측면과 같은 수직면상에서 상기 외벽(7)과 상기 일방향슬래브(5)의 접합부에 일방향슬래브(5) 내부 또는 상기 일방향슬래브(5)와 같은 레벨로 외벽(7)의 중심 또는 내측면 하부에 설치되는 슬래브단열재(11)로 구성된다.
본 발명의 일방향슬래브에 적용한 단열구조시스템은 각층사이에서 슬래브로 인하여 단절된 상·하부층 외벽단열재 상호간의 연속성을 확보하여, 공동주택의 실내와 실외를 단열재에 의해 완전히 구획함으로써 결로현상을 최소화하고 바닥슬래브에서의 열손실을 근본적으로 차단할 수 있어 난방효율이 우수하다.

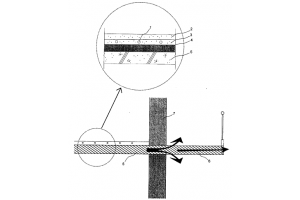

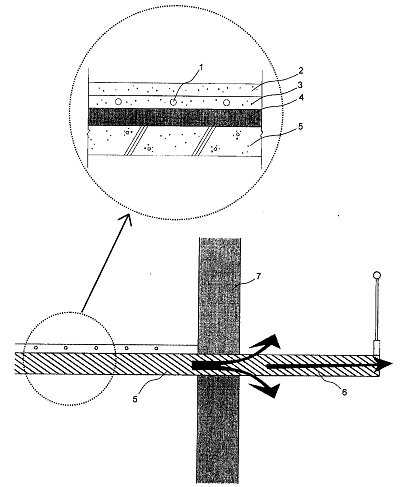

[본 기술의 대표도면]
