인터럽트 기반의 무선 게이트웨이 통신방법

추가 자료 다운로드

기술요약
본 발명에 따른 인터럽트 기반의 무선 게이트웨이 통신방법은, 게이트웨이의 제1통신모듈이 적어도 하나의 센서노드로부터 데이터를 수신하여 외부 인터럽트를 발생시키는 단계; 상기 게이트웨이의 SRDY Pin이 Low 상태에서 상기 게이트웨이의 제어모듈이 MRDY Pin을 Low 상태로 전환하는 단계; 상기 MRDY Pin이 Low 상태로 전환되면 상기 제어모듈이 상기 제1통신모듈로 상기 데이터의 전송요청을 위한 요청메시지를 전송하는 단계; 상기 제어모듈이 상기 요청메시지의 전송 후 상기 SRDY Pin을 High 상태로 전환하는 단계; 상기 SRDY Pin이 High 상태로 전환되면 상기 제1통신모듈이 상기 데이터를 상기 제어모듈로 전송하는 단계; 상기 데이터의 전송 후 상기 제어모듈이 상기 제1통신모듈로 상기 데이터의 전송완료에 대한 응답메시지를 상기 제어모듈로 전송하는 단계; 및 상기 제어모듈이 상기 응답메시지를 수신하면 상기 MRDY Pin을 High로 전환하는 단계를 포함한다.

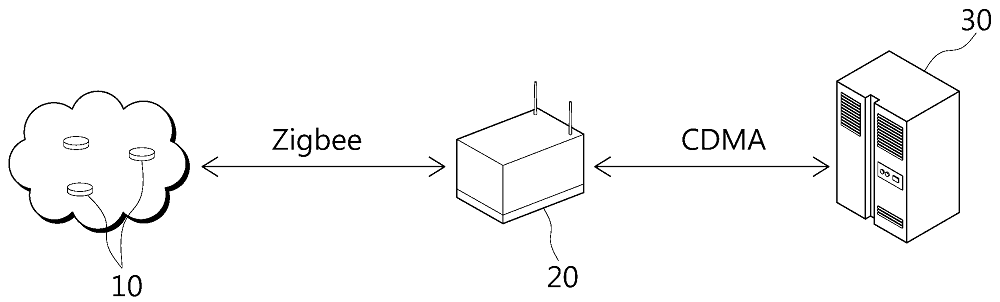

센서 네트워크 구성도
