멀티레벨 변조방식용 트렌치형 멀티코어 광섬유 설계 방법
페이지 정보
name 0 Comments 129 Views -1-11-30 00:00 전자~전기본문
- 기술요약
-
멀티레벨 변조방식 신호와 트렌치형 멀티코어 광섬유를 사용하는 광전송 시스템에서 단위 면적 당 전송용량을 증대하기 위한 광섬유의 구조에 대해 개시한다. 본 발명의 가장 큰 특징은 광섬유의 유효면적이 광전송 시스템의 전송용량과 전송거리를 균형 있게 증대시킬 수 있도록 설정된다. 또한, 동일한 유효면적과 손실을 가지는 기존 단일모드 광섬유 시스템과 비교했을 때, 최대 전송거리가 10% 이내로 차이가 나도록 코어 간격을 설계하였으며, 그와 동시에 높은 전송용량을 구현할 수 있도록 트렌치의 폭을 최적화 하였다. 본 발명에 의하면, 단일 모드 광섬유를 발명된 멀티코어 광섬유로 교체하면, 종래의 단일모드 광섬유 기반에서 사용하던 변조방식을 그대로 사용하면서도 단위 면적 당 전송용량 증대의 효과를 극대화할 수 있으며, 특히 동적인 광 네트워크에서 적용 할 수 있는 대용량 광전송 시스템을 경제적으로 구현할 수 있다

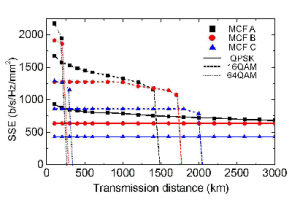

QPSK, 16QAM, 64QAM 신호와 서로 다른 3개의 7-코어 광섬유의 사용에 대해 얻을 수 있는 최대 공간스펙트럼 효율을 전송 거리에 따라 나타낸 그래프
