도전성 박막과 전극을 구비한 발열기판 및 이의 제조방법
페이지 정보
name 0 Comments 130 Views -1-11-30 00:00 기계본문
- 기술요약
-
본 발명에 따른 도전성 박막과 전극을 구비한 발열기판은, 투명 기판, 상기 기판의 한쪽 면에 형성되는 복수 개의 구역으로 분할된 도전성 박막 및 상기 도전성 박막의 복수 개의 구역이 전기적으로 병렬 연결되도록 상기 투명기판상에 형성되고, 상기 도전성 박막보다 표면저항이 낮은 금속 전극을 포함한다.
아울러, 본 발명의 실시예에 따른 도전성 박막과 전극을 구비한 발열기판을 제조하는 방법은, 기판 위에 도전성 박막을 형성하는 도전성 박막 형성단계, 상기 도전성 박막의 가장자리와 인접하여 상기 기판 위에 신장되어 메인전극을 형성하는 메인전극 형성단계 및 상기 메인전극에서 연장되고 상기 도전성 박막에 접하여 상기 도전성 박막의 일측을 가로질러 가지전극을 형성하는 가지전극 형성단계를 포함한다.

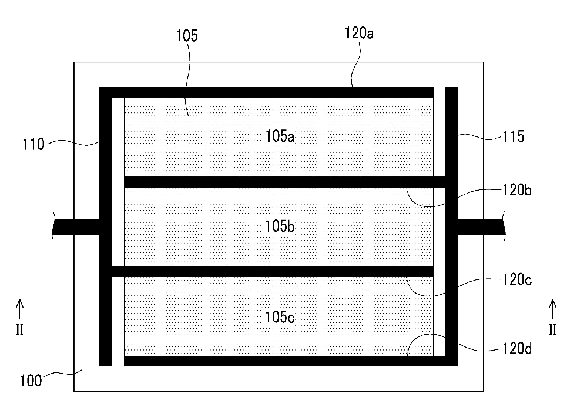

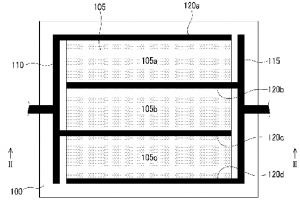

도전성 박막과 전극을 구비한 발열기판의 평면도
