기어박스 시험장비의 초기 토크 설정장치 및 이를 이용한 초기 토크 설정방법
페이지 정보
name 0 Comments 197 Views -1-11-30 00:00 기계본문
- 기술요약
-
본 발명은 백투백 방식의 기어박스 시험장비에 설치되어 초기 토크를 설정하는 것으로서, 분리된 토션 축의 각단부에 설치되되, 외주를 따라 다수의 결합공이 천공되는 제1 및 제2 결합기어와, 상기 제1 및 제2 결합기어의 각 결합공에 삽입되어 제1 및 제2 결합기어를 상호 결합시키는 결합부재와, 일 영역이 상기 제1 결합기어의 치형과 대응되는 형상으로 형성되어 제1 결합기어의 외주 일부와 결합되고, 하부가 지면 또는 작업대에 고정되어 제1결합기어를 고정하는 고정부재와, 상기 고정부재의 상부 영역과 제1 및 제2 결합기어의 각 결합공에 인접하여 형성되는 포지션 마크를 포함하여 구성되되, 상기 고정부재의 상부 영역에 형성된 포지션 마크와, 제1 결합기어에 형성된 포지션 마크 중 고정부재의 상부 영역과 인접된 포지션 마크가 상호 일직선상에 위치되는 것을 특징으로 한다.

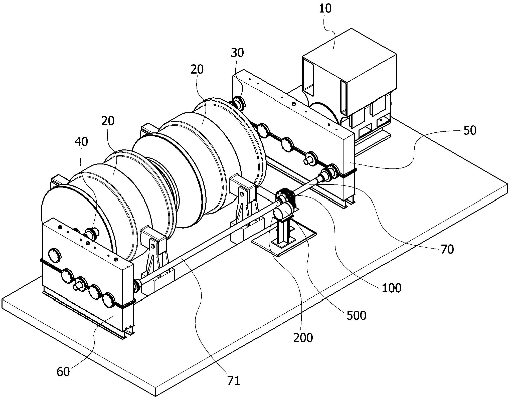

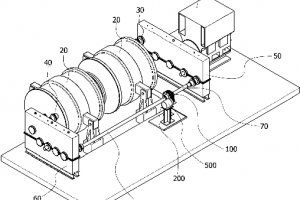

종래 기술에 대한 도면
