덤프로드 고장 감지 시스템 및 고장 감지 방법
페이지 정보
name 0 Comments 357 Views -1-11-30 00:00 기계본문
- 기술요약
-
본 발명은 덤프로드 고장감지 시스템에 관한 것으로서, 하이브리드 발전 시스템에 구비되는 덤프로드의 고장을 감지하기 위한 시스템에 있어서, 일단이 전력공급선의 플러스 전극에 연결되고 덤프로드에 전류를 공급 및 차단하는 제어 스위치와, 일단이 상기 제어 스위치에 직렬로 연결되고 타단이 전력공급선의 그라운드에 연결되며 도중에 접점이 형성되는 덤프로드와, 일단이 전력공급선의 플러스 전극에 연결되고 타단이 상기 제어 스위치와 상기 덤프로드 사이에 연결되는 제1저항 및 일단이 상기 덤프로드의 접점에 연결되고 타단이 상기 전력공급선의 그라운드에 연결되는 제2저항을 포함함으로써, 안전한 방법으로 덤프로드 또는 제어 스위치의 이상 유무를 알아낼 수 있고 이를 관리자가 편리하게 확인할 수 있는 덤프로드 고장 감지 시스템을 구현할 수 있다.

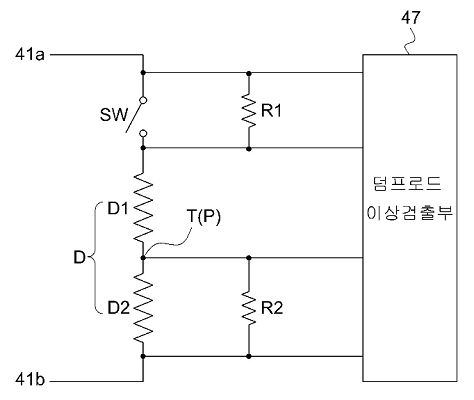

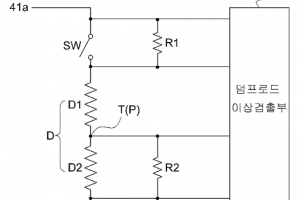

덤프로드 이상검출부의 일예를 나타낸 도면
