액시얼 피스톤 펌프
페이지 정보
name 0 Comments 161 Views -1-11-30 00:00 기계본문
- 기술요약
-
본 발명에 따른 액시얼 피스톤 펌프는 작동유체가 채워진 다수개의 보어가 원주 상에 형성되는 실린더블록; 상기 보어의 일단에 삽입되어 병진 운동하는 피스톤; 및 상기 보어의 타단과 교호적으로 연통되도록 저압포트와 고압포트가 원주 상에 각각 형성되며, 상기 보어가 상기 저압포트 및 고압포트와 동시에 연통되지 않도록 상기 저압포트와 고압포트 사이의 간격이 넓어지는 예압구간을 포함하며, 상기 실린더블록에 고정되는 밸브플레이트;를 포함하며, 상기 밸브플레이트와 실린더블록 사이 간격이 벌어지지 않도록 상기 실린더블록에 대향하는 상기 예압구간의 표면에 굴곡진 웨이브가 형성되는 것을 특징으로 한다.

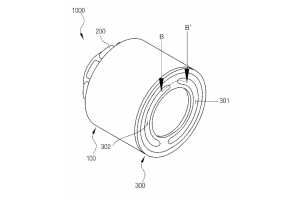

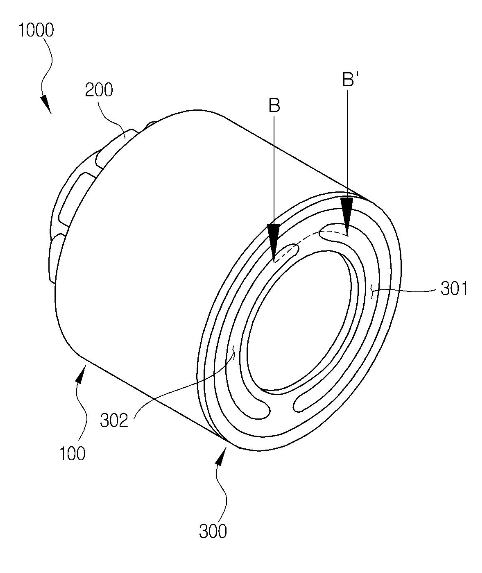

액시얼 피스톤 펌프의 사시도
