부하변동에 따른 실린더의 출력보상이 가능한 선로 전환 장치
페이지 정보
name 0 Comments 153 Views -1-11-30 00:00 기계본문
- 기술요약
-
본 발명은 부하변동에 따른 실린더의 출력보상이 가능한 선로전환장치에 관한 것으로서, 보다 상세하게는 선로의 길이방향을 따라 다수개의 선로전환장치가 설치되어 선로의 방향을 전환할 수 있도록 하되, 다수의 선로전환장치에에서 전, 후진의 등속운동을 하는 다수의 로드 실린더로 제공되는 유량을 다수의 유량분배수단을 통해 항시 동일하게 유지하여 효율적인 선로변경이 가능토록 하되, 다수의 로드 실린더에 작용되는 부하가 상호간 상이한 경우, 부하가 적게 걸린 로드 실린더측의 유량분배수단이 부하가 상대적으로 많이 걸린 로드 실린더측의 유량분배수단을 구동시켜 압력을 승압해줄 수 있도록 함으로써, 부하변동에 따라 로드 실린더의 출력을 보상하여 효과적인 선로변경이 가능토록 한 부하변동에 따른 실린더의 출력보상이 가능한 선로전환장치에 관한 것이다.

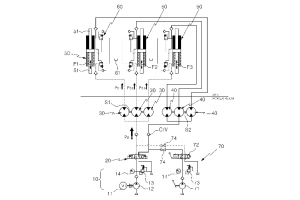

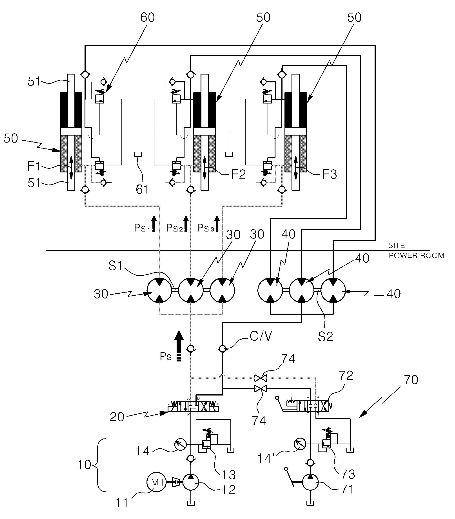

기존 선로변환장치의 작동을 나타낸 일실시예의 작동도
