가스하이드레이트 발생 억제용 인라인 히팅 배관 시스템
페이지 정보
name 0 Comments 153 Views -1-11-30 00:00 기계본문
- 기술요약
-
본 발명은 해양플랜트용 인라인 히팅배관 시스템에 관한 것이며, 본 발명의 해양플랜트용 인라인 히팅배관 시스템은 가열배관; 상기 가열배관 내에 가스의 유동방향을 따라 길게 배치되는 카트리지히터, 상기 가열배관 내부를 분할하도록 상기 카트리지히터의 외주면에 나선형으로 설치되는 블레이드를 구비하며, 상기 가열배관의 내면에 억지끼움되는 가열부; 상기 가열배관의 일단부와 연결되어, 상기 가열배관 내로 가스를 유입시키는 유입배관; 상기 가열배관의 타단부와 연결되어, 상기 가열배관으로부터 가열된 가스를 배출시키는 배출배관; 상기 유입배관과 상기 배출배관을 이동하여 내부의 결함을 검사하는 피깅부; 상기 피깅부가 상기 유입배관과 상기 배출배관 사이를 이동하도록 일단은 상기 유입배관에 연통하고, 타단은 상기 배출배관에 연통하는 바이패스배관;을 포함하는 것을 특징으로 한다.

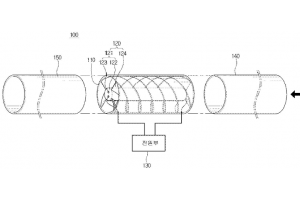

가스하이드레이트 발생 억제용 인라인 히팅 배관 시스템의 개략도
