슬릿 오리피스를 이용한 선형 미세 유량조절장치
페이지 정보
name 0 Comments 178 Views -1-11-30 00:00 기계본문
- 기술성
-

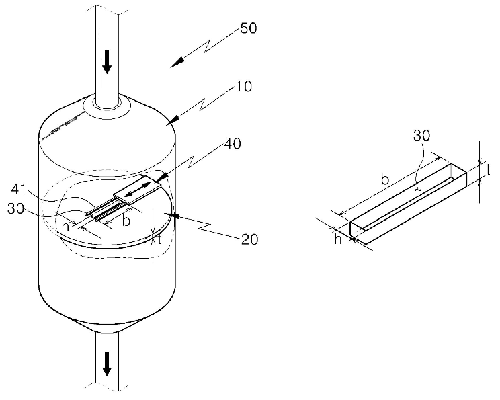

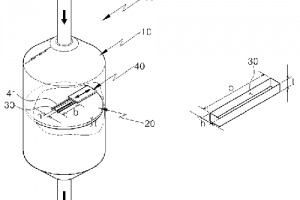

본 발명은 슬릿 오리피스를 이용한 선형 미세 유량조절장치에 관한 것으로서, 보다 상세하게는 수액의 주입량을 사용자에 의해 미세조절하는 유량조절장치에 있어서, 수액의 유동되는 채널부 내에 폭방향으로 소정두께의 얇은 오리피스 플레이트를 설치하고, 이러한 오리피스 플레이트에는 직사각형 형태를 가지면서 개방면적폭이 높이의 길이보다 상대적으로 긴 길이를 가지는 슬릿 오리피스가 천공형성되도록 하여, 게이트부를 통해 상기 슬릿 오리피스의 개방면적폭을 자유롭게 조절함으로써, 유량의 선형 및 미세조절이 가능하면서, 구조가 간단하여 가공이 쉽고 재현성이 우수한 슬릿 오리피스를 이용한 선형 미세 유량조절장치에 관한 것이다.
종래의 유량조절장치 사용한 수액장치를 나타낸 일실시예의 사시도
