2차원 열유속 측정 게이지
페이지 정보
name 0 Comments 131 Views -1-11-30 00:00 기계본문
- 기술요약
-
본 발명은 2차원 열유속 측정 게이지에 관한 것이며, 본 발명의 2차원 열유속 측정 게이지는 두께방향을 따라 이격되는 서로 다른 복수개의 측정지점을 구비하는 제1 온도측정부와 상기 제1 온도측정부의 일단부에 마련되며, 둘레방향을 따라 서로 이격되는 서로 다른 복수개의 측정지점을 구비하는 제2 온도측정부와 상기 제1 온도측정부에 설치되며, 상기 제1 온도측정부 및 상기 제2 온도측정부를 가열하는 히터를 포함하는 것을 특징으로 한다.
따라서, 본 발명에 의하면, 후판의 두께방향을 따라 서로 다른 두 측정지점에서 측정된 온도를 이용하여 두께방향의 열유속을 측정할 수 있고, 후판의 외면을 따라 이격되어 서로 다른 깊이를 갖는 두 측정지점의 온도를 이용하여 방사방향의 열유속을 측정할 수 있는 2차원 열유속 측정 게이지가 제공된다.

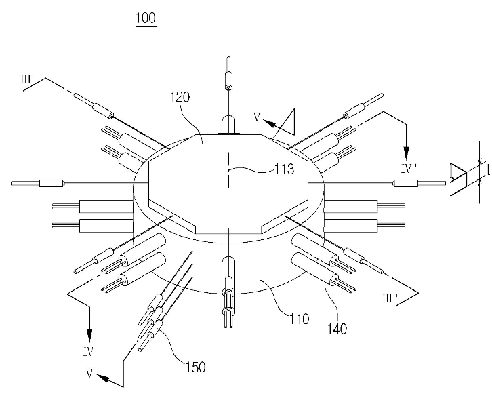

2차원 열유속 측정 게이지를 개략적으로 도시한 사시도
