파일럿 타입 안전밸브 및 그 개폐방법
페이지 정보
name 0 Comments 201 Views -1-11-30 00:00 기계본문
- 기술요약
-
본 발명은 파일럿 타입 안전밸브에 관한 것으로서, 대기 또는 상기 가스탱크의 가스가 유입되는 제1 챔버와, 상기 제1 챔버에 대기가 유입되면 가스가 유입되고 상기 제1 챔버에 가스가 유입되면 대기가 유입되는 제2 챔버가 제1 다이아프램에 의해 구획되어 있는 메인챔버; 상기 제1 다이아프램과 연동하면서 상기 가스유입구를 개폐하는 메인 개폐밸브; 대기가 유입되는 제3 챔버와, 가스가 유입되는 제4 챔버가 제2 다이아프램에 의해 구획되어 있는 보조챔버; 상기 제2 다이아프램과 연동하면서 제1 챔버와 제4 챔버 사이의 연결유로를 개폐하는 보조 개폐밸브; 상기 보조 개폐밸브를 탄력지지하는 탄성유닛;으로 구성된 것을 특징으로 한다.

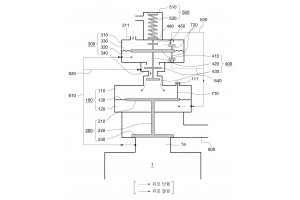

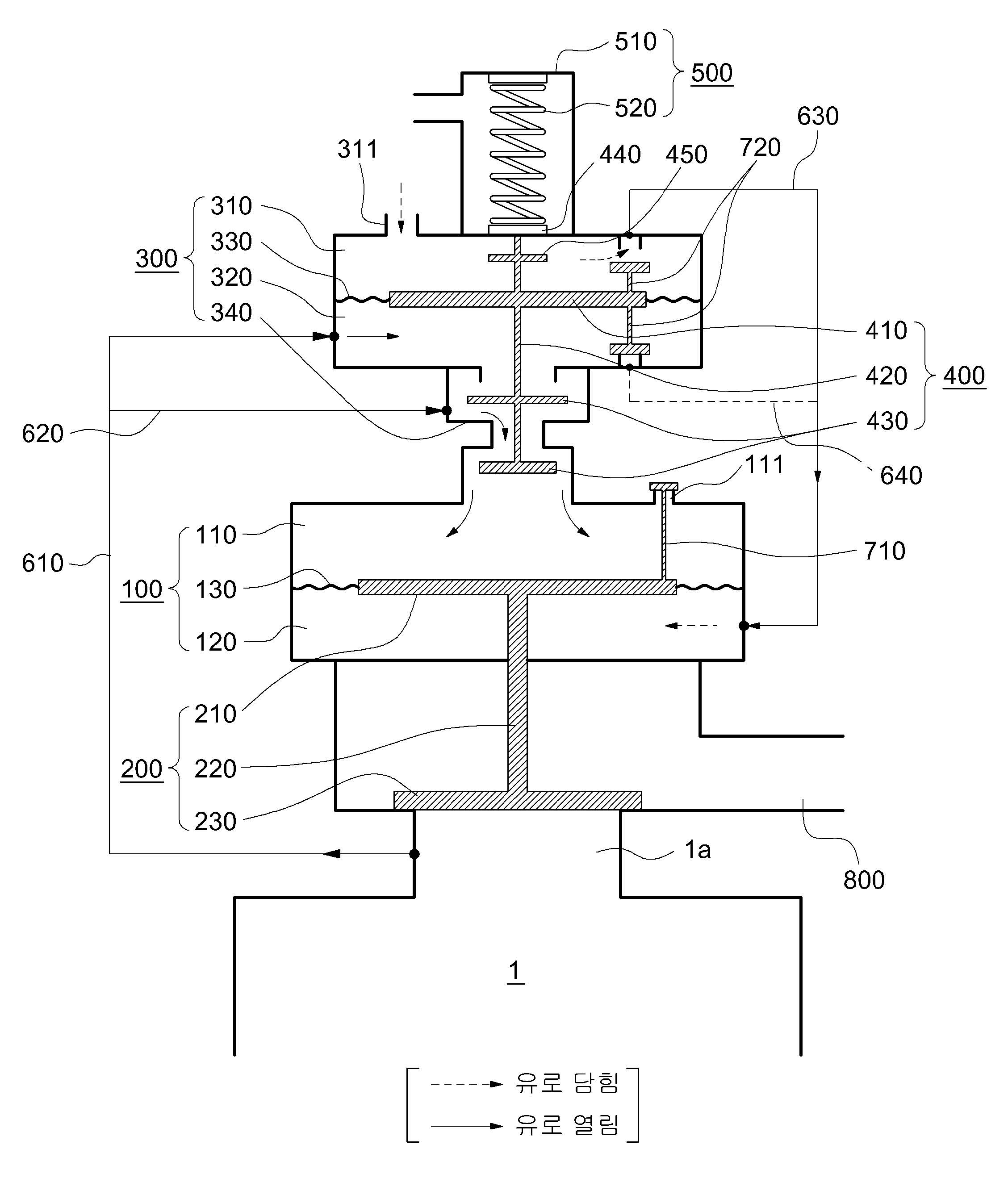

[파일럿 타입 안전밸브의 종단면도]
