퀵커플러의 분리 장치
페이지 정보
name 0 Comments 170 Views -1-11-30 00:00 기계본문
- 기술요약
-
본 발명은 수커플러의 외주면을 둘러싸며 고정되는 고정체; 체결부재의 외주면을 둘러싸며 고정되는 이동체; 상기 이동체와 수커플러에서 멀어지는 방향으로 일정간격 이격되어 암커플러의 외주면을 둘러싸며 고정되는 받침체; 일단에 걸림부재가 형성되며 타단이 상기 고정체의 일단, 이동체의 일단, 및 받침체의 일단을 관통하는 가이드핀; 일단에 작용부재가 형성되며 타단이 상기 이동체의 상기 가이드핀이 관통된 곳에서 일정간격 이격된 곳, 및 상기 받침체의 상기 가이드핀이 관통된 곳에서 일정간격 이격된 곳을 관통하는 작용핀; 및 일단이 상기 가이드핀의 타단 및 작용핀의 타단과 각각 힌지 결합되는 레버;를 포함하는 것을 특징으로 한다.

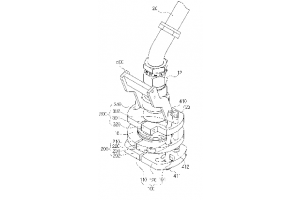

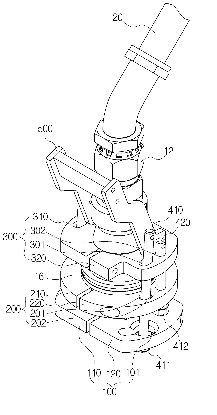

퀵커플러의 분리 장치가 퀵커플러에 장착된 상태를 나타낸 사시도
