- 기술요약
-
본 발명은 횡바이패스 다채널 열교환기에 관한 것으로서, 더욱 상세하게는 길이방향으로 형성된 다수개의 유로의 일단부에 횡바이패스가 형성됨으로써, 종래의 다채널 열교환기에서 발생하는 열매체의 불균일한 유동을 최소화하여 열교환이 보다 높은 성능으로 발휘되는 특징이 있다. 이를 위해 본 발명은 열교환기에 있어서, 상호 일정간격 이격되어 열교환기의 길이방향으로 형성되는 다수개의 제 1유로와; 상기 제 1유로와 제 1유로 사이에 형성되어 열교환기의 길이방향으로 형성되는 다수개의 제 2유로와; 상기 제 1유로의 일단부에 각각 형성되어 상호 제 1유로를 연통해주는 제 1횡바이패스와; 상기 제 2유로의 일단부에 각각 형성되어 상호 제 2유로를 연통해주는 제 2 횡바이패스;를 포함하여 구성되는 것을 특징으로 한다.

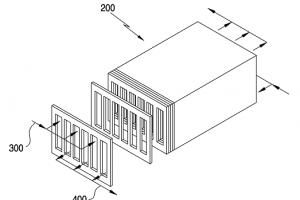

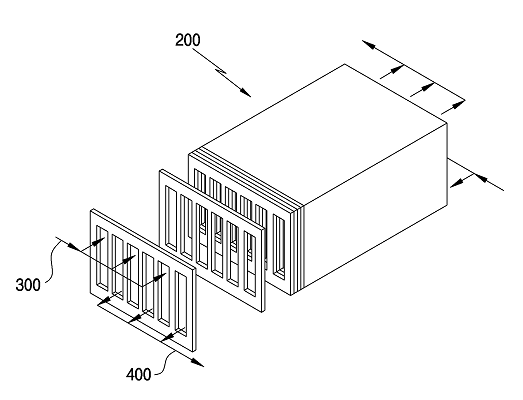

종래의 다채널형 열교환기를 나타낸 개략도
