- 기술요약
-
본 발명은 3개의 포트와 한 쌍의 다이아프램을 포함하는 3포트 솔레노이드 밸브에 있어서, 포트들과 연통되는 밸브바디의 내부에 파일럿 밸브가 구비되어 파일럿 밸브를 구성하는 플런저의 작동에 의해 파일럿 라인을 개폐하여 포트들의 연결을 제어할 수 있도록 함으로써, 파일럿 밸브의 크기를 작게 형성할 수 있으며 파일럿 밸브와 밸브 바디와의 기밀유지를 위한 비금속 재료인 실링부재를 최소화 할 수 있는 3포트 솔레노이드 밸브에 관한 것이다.

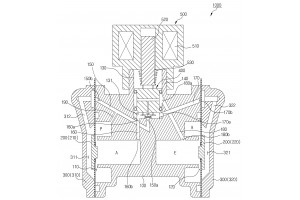

[3포트 솔레노이드 밸브 및 솔레노이드 밸브의 작동상태에 따른 포트들 간의 연결 및 유체의 흐름을 나타낸 단면도]
