자유지지 박막 시험기
페이지 정보
name 0 Comments 160 Views -1-11-30 00:00 기계본문
- 기술성
-
본 발명은 자유지지 박막 시험기에 관한 것으로, 보다 상세하게는 고정판에 미세기계전자시스템 및 나노기술에 사용되는 마이크로 또는 나노 스케일의 크기를 갖는 자유지지 박막 시편을 고정한 후 자유지지 박막 시편의 위치를 정렬하여 기계적 물성값을 측정하기 위한 자유지지 박막 시험기에 관한 것이다.
본 발명에 따른 자유지지 박막 시험기는 내부에는 상부가 개방된 중공부가 구비된 본체와; 상기 중공부의 상부 둘레에 구비되어 외부의 조작을 통해 자유지지 박막 시편을 정렬하는 중공부가 포함된 시편 다축정렬수단과; 상기 시편 다축정렬수단의 중공부 상부에 상기 자유지지 박막 시편의 물성값을 측정할 수 있도록 자유지지 박막 시편을 고정하는 고정판과; 상기 본체를 구성하는 중공부의 일측에 구비되어 상기 자유지지 박막 시편을 눌러 주는 시험수단으로 구성됨을 특징으로 한다.

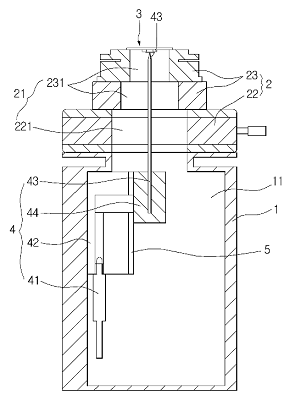

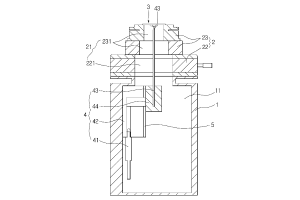

자유지지 박막 시험기를 나타낸 단면도
