냉각성능 측정장치
페이지 정보
name 0 Comments 184 Views -1-11-30 00:00 기계본문
- 기술요약
-
본 발명은 냉각성능 측정장치에 관한 것이며, 본 발명의 냉각성능 측정장치는 분사노즐로부터 분사되는 냉각수에 의한 냉각성능을 측정하기 위한 냉각성능 측정장치에 있어서, 하면에 다수개의 측정공이 형성되는 상판; 상기 상판의 하면에 결합되되, 상기 상판의 열팽창계수보다 작은 열팽창계수를 가지는 하판; 상기 하판으로부터 상측으로 돌출되게 장착되며, 상기 측정공 내부에 수용됨으로써 상기 분사노즐로부터 분사되는 냉각수에 의한 상기 상판의 냉각성능을 측정하는 측정부재;를 포함하고, 상기 하판에는 결합되는 상판의 측정공과 대응되는 위치에 형성되는 다수개의 삽입공이 형성되고, 상기 측정부재는 상기 삽입공 내에 삽입되어 용접되는 열전대 (thermocouple)인 것을 특징으로 한다. 따라서, 본 발명에 의하면, 냉각수 분사노즐에 의한 후판, 강판의 냉각성능을 경제적으로 측정할 수 있는 냉각 성능 측정장치가 제공된다.

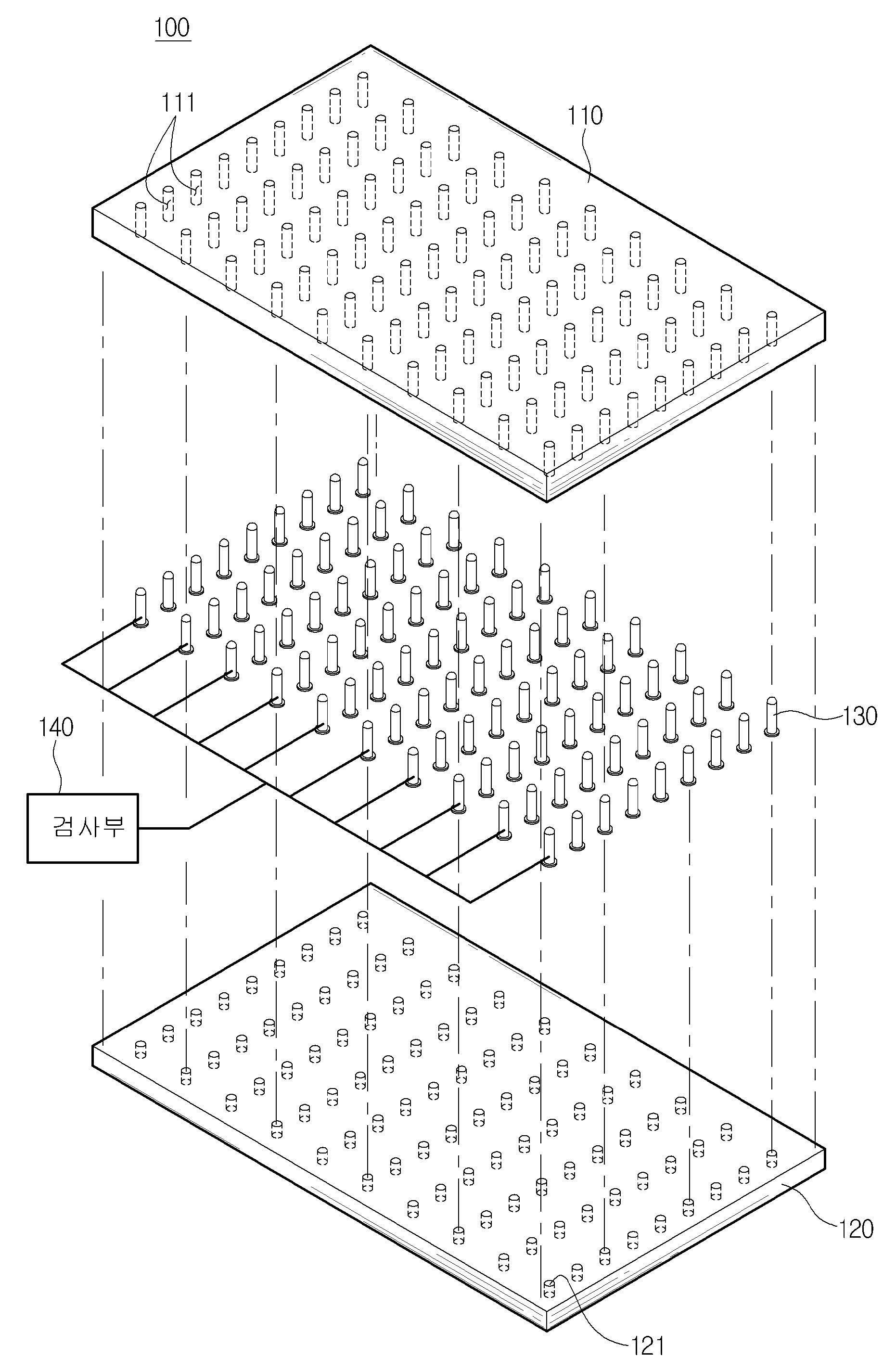

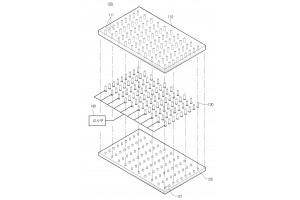

[냉각성능 측정장치의 분해 사시도]
