- 기술요약
-

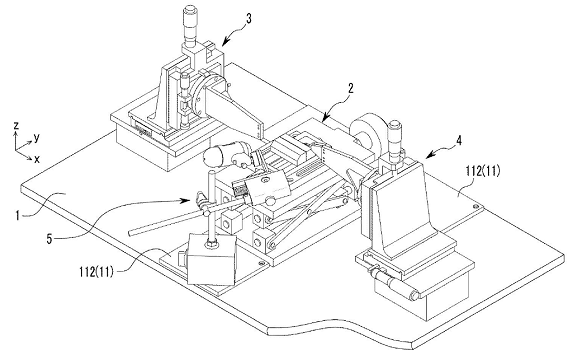

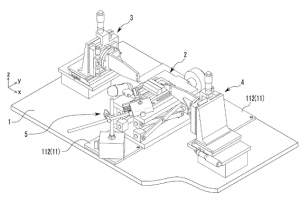

본 발명의 일 측면은 시편을 수평 상태 또는 수직 상태에서 전송선로의 신호 전달특성의 측정을 가능하게 하는 미세피치 전송선로의 신호 전달특성 측정장치를 제공하는 것이다. 본 발명의 일 실시예에 따른 미세피치 전송선로의 신호 전달특성 측정장치는, 수평으로 배치되는 판상의 베이스, 상기 베이스 상에 설치되어, 시편을 수평 또는 수직 상태로 장착하고, 상기 시편의 수직 방향 위치를 조절하는 시편 조절부, 상기 시편 조절부를 사이에 두고, 양측에 배치되어 상기 시편에 대하여 프로브의 위치를 각각 조절하는 1쌍의 프로브 조절부, 및 상기 시편 조절부에 장착되는 상기 시편에 대한 카메라의 위치를 조절하는 카메라 조절부를 포함한다.
시편 조절부의 분해 사시도
