임피던스 매칭을 위한 방법 및 그 전자 장치[METHOD AND ITS APPARATUS FOR IMPEDANCE MATCHING]
페이지 정보
최고관리자 0 Comments 1 Views 20-11-10 15:46 기계본문
- 기술 정보
-
-
기술분야
통신/네트워크
-
현재 권리자
삼성전자 주식회사
-
Main IPC
H03H-7/38
-
존속기간 만료예정일
2033-06-28
-
출원번호
(출원일)10-2013-0075902
(2013-06-28)
(2013-06-28) -
등록번호
(등록일)10-2024809
(2019-09-18)
-
기술분야
- 기술개발 목적
-
-기존의 임피던스 매칭을 위한 다양한 방법들의 경우 엔지니어들의 주관적인 경험에 의존하여 매칭을 수행하여 편차를 발생시킬 수 있음. LC소자가 실장되어 있는 위치와 관측 지점에 차이 발생, 실제 SMD되는 LC소자 사이의 PCB 패턴에 의해 발생되는 Parastic Inductance와 Capacitance에 의해 추가 편차가 발생하여 정확한 값을 예측할 수 없음
-따라서, PCB 패턴과 LC 소자의 Parastic 성분 영향 및 관측지점에 의한 오차가 적은 LC 소자의 최적화 값을 찾는 방법이 필요함
- 기술의 효과
-
-LC 소자가 설치될 위치에 포트를 설정하여, S 파라미터를 추출하고, 해당 S 파라미터를 바탕으로 LC 소자 값을 결정함으로써 LC 소자의 실제 값과 측정 값 사이의 오차, PCB 패턴에 의한 오차를 줄일 수 있으며, 임피던스 매칭에 의해 소요되는 시간을 단축할 수 있음
-또한, LC 소자 값에 대응하는 실제 부품에 대한 정보를 사용자에게 제공하여 사용자에게 부품 선택의 편의성을 제공할 수 있음
- 적용 산업분야
-
*출처 : 한전KDN
무선통신시스템
- 시장규모 및 전망
-
*출처 : ETRI

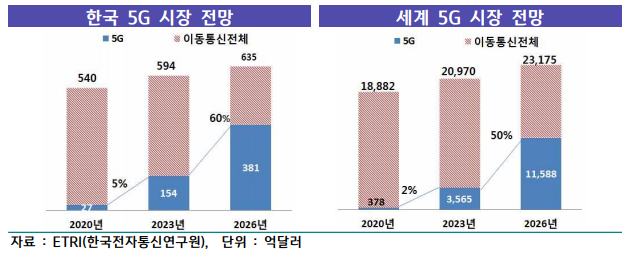

한국 5G 시장은 2020년 국내 이동통신시장의 5% 수준에서 2026년 6%인 381억 달러를 차지할 것으로 예상됨
