자계검출소자 및 그 제조방법 [MAGNETIC FIELD SENSING DEVICE AND METHOD FOR FABRICATING THEREOF]

페이지 정보

최고관리자  0 Comments  1 Views  20-11-10 15:46  기계

본문

기술 정보
  • 기술분야

    모바일기기

  • 현재 권리자

    삼성전자 주식회사

  • Main IPC

    H01L 27/01

  • 존속기간 만료예정일

    2023-05-28

  • 출원번호
    (출원일)

    10-2003-0034191
    (2003.05.28)

  • 등록번호
    (등록일)

    10-0518796
    (2005.09.26)

기술개발 목적
- 본 발명은 자계검출소자 제작과정에서 코일이 반도체 기판 위로 돌출되는 구조로 인해 절연막의 두께가 두꺼워져 소자의 전체적인 두께가 두꺼워질 뿐만 아니라 에칭공정이 어려워지며 센서의 성 능이 저하되는 문제점들을 해결하기 위하여 창안된 것임 - 따라서, 코일이 형성된 반도체 기판의 평탄화가 용이하며, 평탄화 물질의 두께가 얇아 공정이 간 소화될 뿐만 아니라 박형으로 구성할 수 있는 자계검출 소자 및 그 제조방법이 필요함
기술의 효과
- 본 발명의 자계검출소자 및 그 제공방법은 반도체 기판의 상부에 코일이 돌출되지 않고 웰 내에 위치되기 때문에 코일이 형성된 반도체 기판의 평탄화가 용이하며, 평탄화 물질의 두께가 얇아 얇 은 절연막의 형태로 구현할 수 있어 에칭공정이 간소화되어 생산성 향상을 꾀할 수 있음 - 또한, 에칭공정의 간소화로 코일간의 피치를 줄일 수 있어 센서의 감도를 높일 수 있음
적용 산업분야
반도체

*출처 : 첨단 헬로티

시장규모 및 전망

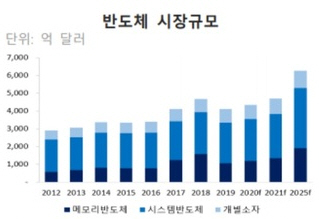

반도체 시장은 2019년 2,269억 달러에서 연평균 7.6% 성장하여 2025년 3,389억 달러의 규모로 전망됨

*출처 : WSTS(2020.12), IC Insights 및 수출입은행
