디스플레이 유닛 및 이를 갖춘 자동판매기[DISPLAY UNIT AND VENDING MACHING HAVING THE SAME]
페이지 정보
최고관리자 0 Comments 1 Views 20-11-10 15:46 기계본문
- 기술 정보
-
-
기술분야
디스플레이
-
현재 권리자
삼성전자 주식회사
-
Main IPC
G07F-009/00
-
존속기간 만료예정일
2028-05-07
-
출원번호
(출원일)10-2008-0042142
(2008-05-07)
(2008-05-07) -
등록번호
(등록일)10-1387932
(2014-04-16)
-
기술분야
- 기술개발 목적
-
- 전면에 각종 정보가 표시되는 디스플레이 패널이 마련되어 있는 자동판매기를 제공함
- 디스플레이 유닛이 동작하는 과정에서 디스플레이 패널과 회로기판에서는 불가피하게 열이 발 생하게 되는데, 자동판매기와 같은 기기에 디스플레이 유닛을 적용하기 위해 디스플레이 패널 의 전면에 강화유리를 설치할 경우, 강화유리가 디스플레이 패널과 회로기판에서 발생한 열이 외부로 배출되지 못하도록 하는 단열효과를 나타내게 되므로, 외부로 배출되지 못한 열에 의해 디스플레이 유닛이 오작동하거나 디스플레이 패널에 열화현상이 발생되어 디스플레이 유닛의 수명이 단축될 수 있다는 문제점을 해결함
- 기술의 효과
- - 기판 브래킷에 송풍팬이 설치되어 송풍팬에 의해 유동하는 공기가 회로기판이 설치되는 기판 브래킷의 수용부 내를 통과하며 디스플레이 패널 및 회로기판에서 발생한 열을 흡수한 후 기판 브래킷 외부로 배출되어 디스플레이 패널 및 회로기판을 냉각시킬 수 있게 되므로, 강화유리가 디스플레이 패널의 전면에 설치되어 있는 상태에서도 열에 의한 디스플레이 유닛의 오작동 및 디스플레이 패널의 열화현상 발생은 예방되는 효과가 있음
- 적용 산업분야
-
*출처 : 삼성전자 비즈니스 홈페이지
디지털사이니지

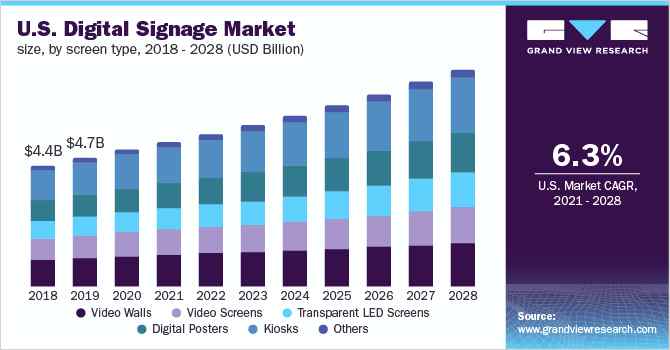

- 시장규모 및 전망
-
*출처 : GRAND VIEW RESEARCH
2020년 글로벌 디지털 사이니지 시장규모는 214억 9천만 달러로 평가되었으며, 2028년까지 연평균 7.5%로 성장할 것 으로 예상됨
