메모리 유닛의 제조 방법, 이에 따라 제조된 메모리 유닛,메모리 장치의 제조 방법 및 이에 따라제조된 메모리 장치[METHOD OF MANUFACTURING A MEMORY UNIT, MEMORY UNIT MANUFACTURED BY THE SAME
페이지 정보
최고관리자 0 Comments 1 Views 20-11-10 15:46 기계본문
- 기술 정보
-
-
기술분야
반도체
-
현재 권리자
삼성전자 주식회사
-
Main IPC
H01L-027/115
-
존속기간 만료예정일
2027-12-20
-
출원번호
(출원일)10-2007-0134109
(2007-12-20)
(2007-12-20) -
등록번호
(등록일)10-1343362
(2013-12-13)
-
기술분야
- 기술개발 목적
-
- 단순한 공정을 통해 나노 와이어 메모리 유닛을 제조하는 방법 및 이에 따라 제조된 메모리 유
닛을 제공함
- 단순한 공정을 통해 나노 와이어 메모리 유닛을 포함하는 메모리 장치를 제조하는 방법 및 이
에 따라 제조된 메모리 장치를 제공함
- 기술의 효과
-
- 바텀 업 방식으로 나노 와이어들을 성장시킨 후, 이를 이동하여 기판과 평행하게 배치하고, 나
노 와이어들을 식각 마스크로 사용하여 전극 패턴을 형성함으로써, 크로스 포인트 어레이 타입 의 메모리 유닛을 간단한 공정으로 제조할 수 있음
- 나노 와이어를 식각 마스크로 사용하여 다이오드 막 및 도전막을 식각함으로써 하부 전극 및 워드 라인을 형성하고, 이와 유사하게 나노 와이어를 식각 마스크로 사용하여 상부 전극 및 비 트 라인을 형성함으로써, 크로스 포인트 어레이 타입의 메모리 장치를 간단한 공정으로 제조할 수 있음
- 메모리 장치를 수직하게 적층함으로써, 복수 개의 메모리 장치가 적층된 적층형 메모리 장치를
간단한 공정으로 제조할 수 있음
- 적용 산업분야
-
*출처 : 삼성전자
반도체

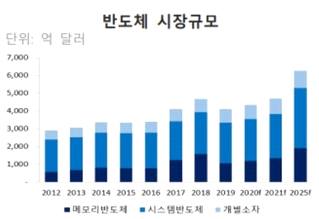

- 시장규모 및 전망
-
*출처 : WSTS(2020.12), IC Insights 및 수출입은행
반도체 시장은 2019년 2,269억 달러에서 연평균 7.6% 성장 하여 2025년 3,389억 달러의 규모로 전망됨
