고주파 트랩, 이를 구비한 초전도 자석 장치 및 자기공명영상 장치[RF trap, superconducting magnet apparatus including the same, and magnetic resonanceimaging apparatus]
페이지 정보
최고관리자 0 Comments 1 Views 20-11-10 15:46 기계본문
- 기술 정보
-
-
기술분야
의료기기
-
현재 권리자
삼성전자 주식회사
-
Main IPC
G01R-033/42
-
존속기간 만료예정일
2033-10-22
-
출원번호
(출원일)10-2013-0126106
(2013-10-22)
(2013-10-22) -
등록번호
(등록일)10-1531533
(2015-06-19)
-
기술분야
- 기술개발 목적
-
- 부하 임피던스 미세 최적화가 가능한 고주파 트랩, 이를 구비한 초전도 자석 장치 및 자기공명
영상 장치에 관한 것임
- 종래의 고주파 트랩 구조에서 부하 임피던스의 미세 최적화는 원통구조의 전자파 차폐부의 외 곽도체와 내측 도체 사이에 캐패시터 값과 구조를 조합 후 부착하여 해당 주파수에서 부하 임 피던스를 생성하는 방식으로 이루어졌으나, 이러한 방법은 부하 임피던스 최적화를 위해 내/외 곽 도체 구조 형상을 재설계하거나 매우 많은 캐패시터 소자들을 조합하여 부착하는 등의 문제 점을 가지고 있으며, 해당 주파수에 따른 더 미세한 부하 임피던스 최적화가 어려운 문제점을 가지고 있음
- 부하 임피던스 값을 생성하거나 해당 주파수에 따른 미세 최적화에 용이한 새로운 구조의 고주
파 트랩, 이를 구비한 초전도 자석 장치 및 자기공명영상 장치를 제공함
- 기술의 효과
-
- 고주파 트랩은 부하 임피던스 값을 설계하고 이를 구현하는데 좀 더 용이하고 해당 주파수에 따른 미세한 부하 임피던스 생성/최적화 작업이 가능함
- 초전도 자석 장치 및 자기공명영상 장치는 전송선로에 유기된 전류를 제거함으로써 성능을 향 상시킬 수 있음
- 적용 산업분야
-
*출처 : 삼성전자 홈페이지
MRI

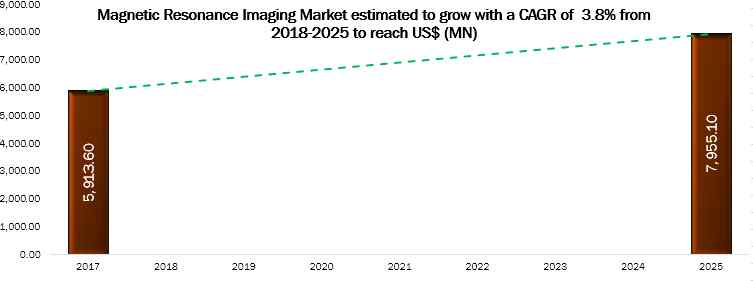

- 시장규모 및 전망
-
*출처 : theinsightpartners(2019)
자기 공명 영상 분석 시장은 연평균성장률 약 3.8%로 성장 하여 2025년 79억 5천만 달러 규모로 성장할 것으로 전망 됨
