디스플레이 구동회로 및 그것의 대기전력 절감 방법[DISPLAY DRIVER CIRCUIT AND STANDBY POWER REDUCTION METHOD THEREOF]
페이지 정보
최고관리자 0 Comments 1 Views 20-11-10 15:46 기계본문
- 기술 정보
-
-
기술분야
반도체
-
현재 권리자
삼성전자 주식회사
-
Main IPC
G09G-003/20
-
존속기간 만료예정일
2033-03-14
-
출원번호
(출원일)10-2013-0027384
(2013-03-14)
(2013-03-14) -
등록번호
(등록일)10-2052584
(2019-11-29)
-
기술분야
- 기술개발 목적
- - 구동회로에 포함된 앰프의 출력 트랜지스터를 점멸하여 소비전력을 절감하는 디스플레이 구동 회로 및 그것의 대기전력 절감 방법을 제공함
- 기술의 효과
- - 디스플레이 구동회로는 입력 신호를 증폭하여 출력 신호를 생성하는 출력 트랜지스터 및 상기 출력 트랜지스터를 제어하는 출력 트랜지스터 스위치를 포함하고, 패널의 소스 라인을 충전하 는 소스 앰프, 그리고 상기 출력 트랜지스터 스위치의 점멸 시점 정보를 포함하는 설정 비트를 수신하여 스위치 컨트롤 신호를 생성하는 스위치 컨트롤 블록을 포함하고, 상기 점멸 시점 정 보는 수평 동기 신호에 맞춰 상기 출력 트랜지스터 스위치를 턴 온 시키고, 패널의 소스 라인 이 충전 완료되는 시점에 상기 출력 트랜지스터 스위치를 턴 오프 시키는 정보를 포함함으로 써, 구동회로에 포함된 앰프의 출력 트랜지스터를 점멸하여 소비전력을 절감할 수 있음
- 적용 산업분야
-
*출처 : 삼성전자
디지털 디바이스 디스플레이

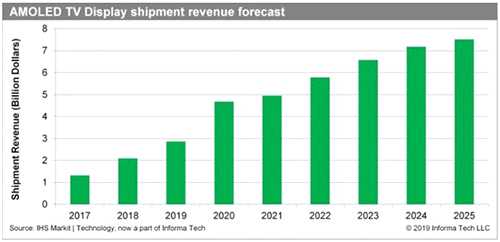

- 시장규모 및 전망
-
*출처 : IHS
디스플레이 시장은 매출액 기준 2019년 29억달러(약 3조47 85억원)에서 2025년 75억달러(약 8조9962억원)로 성장할 것 으로 전망됨
