[국립암센터] 정확한 부위에 삽입 가능한 내시경용 주사장치

최고관리자　 0 Comments　 1 Views　 20-11-10 15:46　 기계

분야 : 보건~의료 개발상태 5 9

내시경용 주사장치

보유기관 및 연구자 : 국립암센터 대장암외과 손대경 박사

상담신청 기술문의

TRL09
사업화
- 본격적인 양산 및 사업화 단계
TRL08
시작품 인증/
표준화
- 일부 시제품의 인증 및 인허가 취득 단계
  - 조선 기자재의 경우 선급기관 인증, 의약품의 경우 식약청의 품목 허가 등
TRL07
Pilot 단계 시작품
신뢰성 평가
- 시작품의 신뢰성 평가
- 실제 환경(수요기업)에서 성능 검증이 이루어지는 단계
TRL06
Pilot 단계 시작품
성능 평가
- 경제성(생산성)을 고려한, 파일로트 규모의 시작품 제작 및 평가
- 시작품 성능평가
TRL05
시제품 제작/
성능평가
- 개발한 부품/시스템의 시작품(Prototype) 제작 및 성능 평가
- 경제성(생산성)을 고려하지 않고, 우수한 시작품을 1개~수개 미만으로 개발
TRL04
연구실 규모의
부품/시스템 성능평가
- 연구실 규모의 부품/시스템 성능 평가가 완료된 단계
- 실용화를 위한 핵심요소기술 확보
TRL03
연구실 규모의
성능 검증
- 연구실/실험실 규모의 환경에서 기본 성능이 검증될 수 있는 단계
- 개발하려는 시스템/부품의 기본 설계도면을 확보하는 단계
- 모델링/설계기술 확보
TRL02
실용 목적의 아이디어/
특허 등 개념 정립
- 실용 목적의 아이디어, 특허 등 개념 정립
TRL01
기초 이론/
실험
- 연구과제 탐색 및 기회 발굴 단계

기술 개발 배경: ○ 의료기기분야의 발전으로 인해 내시경을 이용한 치료 내시경 분야는 소화기계의 진료영역에서 중요한 분야로 인정받고 있으며, 임상적으로는 진단과 치료를 동시에 시행하여 치료하는 방향으로 발전하고 있음

시장 동향: ○ 세계 내시경 시장은 2018년 약 39.6억 달러의 시장을 형성하고 있으며, 2021년까지 연평균 4.1%의 성장을 통해 약 45.9억 달러까지 확대될 것으로 전망됨
○ 국내 내시경 시장은 2018년 약 432억 원의 시장을 형성하고 있으며, 2021년까지 연평균 4.9%의 성장을 통해 약 512억 원까지 확대될 것으로 전망됨

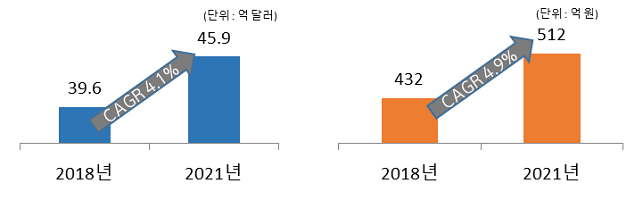

[세계 내시경 시장규모 및 전망(좌), 국내 내시경 시장규모 및 전망(우)]

기존 기술 한계: ○ 기존의 주사장치의 경우 조직의 미세한 움직임으로 인해 정확한 부위에 삽입되지 못하는 경우가 있어 조직에 원하지 않는 상처를 유발시킬 수 있는 문제가 있었음
○ 또한 주사장치가 정확한 부위에 삽입되지 못하는 경우 주사 용액이 주사대상 부위가 아닌 다른 부위로 유출될 수 있는 문제가 있음
○ 대장과 같은 장기조직에 주사 시 대장의 두께가 얇아 주사가 그대로 통과하여 천공을 발생시킬 수 있음

개발 기술 특성: ○ 주사 대상부위의 정확한 위치를 확인한 다음에 주사용액을 주입할 수 있어 이로 인한 상처 유발 및 주사 용액 유출 방지
○ 대장과 같은 얇은 조직에서도 천공 발생을 최소화
○ 출혈이 발생할 경우 그 부위에 대한 지혈을 할 수 있는 기능을 보유

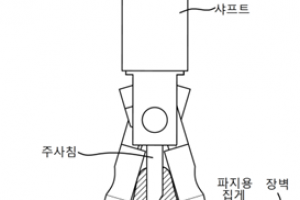

기술 구현: ○ 파지용 집게
- 파지용 집게의 파지면에는 주사침의 이동을 위한 가이드 홈이 형성됨
- 파지면의 끝단에 전원버튼 조작에 따라 전달되는 전원에 의해 열을 발생하는 전도체가 형성
- 파지용 집게의 벌림 각도를 감지하는 센서와 알림부의 알림 기능 보유
- 파지용 집게가 벌려진 경우에는 주사침 조작버튼 조작 불가

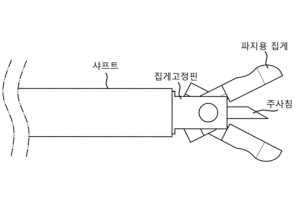

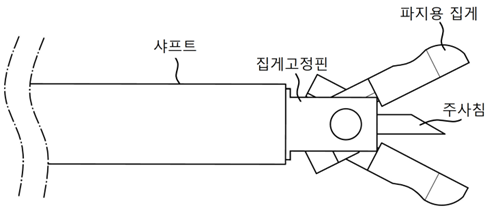

[내시경용 주사장치의 작동 예시 측면도]
