[고려대학교] 높은 색재현성 플라즈모닉 컬러 필터
페이지 정보
최고관리자 0 Comments 1 Views 20-11-10 15:46 기계본문
- 분야 : 전자~전기 개발상태 5 9
-
- 높은 색재현성 플라즈모닉 컬러 필터
- 보유기관 및 연구자 : 고려대학교 / 주병권
-
- 특허정보
높은 색재현성 플라즈모닉 컬러필터 (No : KR 101783133)
마이크로 패턴 및 나노 패턴을 통시에 형성하는 유기발광다이오드의 제조방법 (No : KR 101608717)
레이저간섭 리소그래피를 이용한 표면 플라즈모닉 컬러 필터의 제조방법 (No : KR 101550008)
레이저 간섭 리소그래피를 이용한 나노 화소 유기발광다이오드 어레이 제조방법 (No : KR 101499122)
레이저 간섭 리소그래피를 이용한 광결정 구조가 결합된 표면 플라즈모닉 컬러필터의 제조방법 (No : KR 101455063)
레이저 간섭 리소그래피를 이용한 표면 플라즈모닉 컬러 필터의 제조 방법 (No : KR 101445844)
분야전자/전기 높은 색재현성 플라즈모닉 컬러 필터 보유기관 및 연구자 : 고려대학교 / 주병권 개발상태 5/9 기술소개서 추가 기술 정보 시장자료 특허구매 서식 특허정보 높은 색재현성 플라즈모닉 컬러필터(No : KR 101783133) 마이크로 패턴 및 나노 패턴을 통시에 형성하는 유기발광다이오드의 제조방법(No : KR 101608717) 레이저간섭 리소그래피를 이용한 표면 플라즈모닉 컬러 필터의 제조방법(No : KR 101550008) 레이저 (No : KR 101284226)
수직형 유기 발광 트랜지스터 및 그의 제조방법 (No : KR 101339385)
탄소나노튜브 전계방출원의 제조방법 (No : KR 101282122)
탄소나노튜브 전계 방출원의 제조방법 (No : KR 101323306)
- 거래조건 : 추후 협의
- 특허정보
기술완성도
-
TRL09
사업화
- 본격적인 양산 및 사업화 단계
-
TRL08
시작품 인증/
표준화- 일부 시제품의 인증 및 인허가 취득 단계
- 조선 기자재의 경우 선급기관 인증, 의약품의 경우 식약청의 품목 허가 등
- 일부 시제품의 인증 및 인허가 취득 단계
-
TRL07
Pilot 단계 시작품
신뢰성 평가- 시작품의 신뢰성 평가
- 실제 환경(수요기업)에서 성능 검증이 이루어지는 단계
-
TRL06
Pilot 단계 시작품
성능 평가- 경제성(생산성)을 고려한, 파일로트 규모의 시작품 제작 및 평가
- 시작품 성능평가
-
TRL05
시제품 제작/
성능평가- 개발한 부품/시스템의 시작품(Prototype) 제작 및 성능 평가
- 경제성(생산성)을 고려하지 않고, 우수한 시작품을 1개~수개 미만으로 개발
-
TRL04
연구실 규모의
부품/시스템 성능평가- 연구실 규모의 부품/시스템 성능 평가가 완료된 단계
- 실용화를 위한 핵심요소기술 확보
-
TRL03
연구실 규모의
성능 검증- 연구실/실험실 규모의 환경에서 기본 성능이 검증될 수 있는 단계
- 개발하려는 시스템/부품의 기본 설계도면을 확보하는 단계
- 모델링/설계기술 확보
-
TRL02
실용 목적의 아이디어/
특허 등 개념 정립- 실용 목적의 아이디어, 특허 등 개념 정립
-
TRL01
기초 이론/
실험- 연구과제 탐색 및 기회 발굴 단계
- 기술개요
-
○ 플라즈모닉 컬러 필터는 도전체로 형성되고, 적색을 투과시키고 섬들이 2차원적으로 주기적으로 배열된 적색 필터, 도전체로 형성되고 녹색을 투과시키고 적색필터에 인접하여 배치되고 홀들이 2차원적으로 주기적으로 배열된 녹색필터, 도전체로 형성되고 청색을 투과시키고 적색필터 또는 녹색필터의 인접하여 배치되고 홀들이 2차원적으로 주기적으로 배열된 청색 필터에 관한 기술임
- 연구개발의 필요성
-
○ 공정상의 한계
- 액정표시장치의 제조공정은 포토리소그래피 공정을 필요로 하므로 생산성 면에서 마스크 수를 줄이는 방법이 요구되고있음
- 각 원색별로 다양한 공정을 반복해 진행하기 때문에 공정이 복잡해짐
○ 컬러필터의 투과율 문제
- 액정표시장치에 사용되는 컬러 필터는 삼원색중 하나의 색만 투과 시킴으로써 컬러 필터층에서 투과율이 30%이상이 되기 어려움
- 패널의 투과효율이 매우 낮아 백라이트에의한 전력소비가 증가
○ 기존 플라즈모닉 컬러필터의 문제점
- 플라즈모닉 컬러 필터 기술이 주목받고 있으나 적색 필터의 심각한 색 간섭 때문에 새로운 구조의 높은 색 재현성을 가진 컬러 필터가 요구됨
대표사진
- 기술의 활용 분야
-
- OLED
- 태블릿
- 휴대폰
- 각종 디스플레이

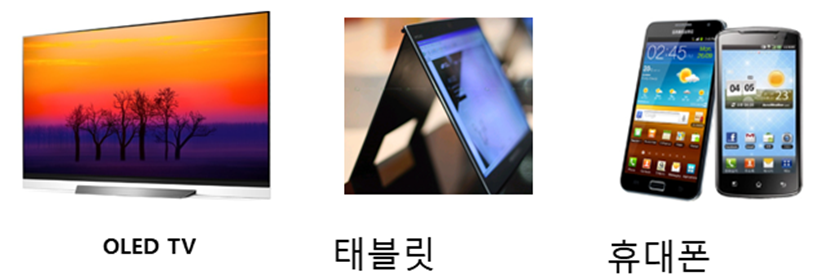

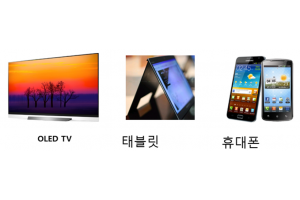

본기술의 활용분야
- 시장동향
-
- 고휘도/저점도 RGB소재(밀베이스)는 일본 기업이 시장을 독점하고 있다가 국내 중소 기업들이 개발, 양산에 들어감
- 2010년 기준 세계 컬러 필터 밀베이스 시장은 5,203억원에서 2020년까지 연평균 20%씩 성장하여 3조 2,216억원의 시장을 형성할 것으로 전망됨

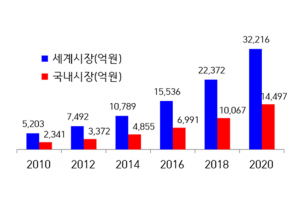

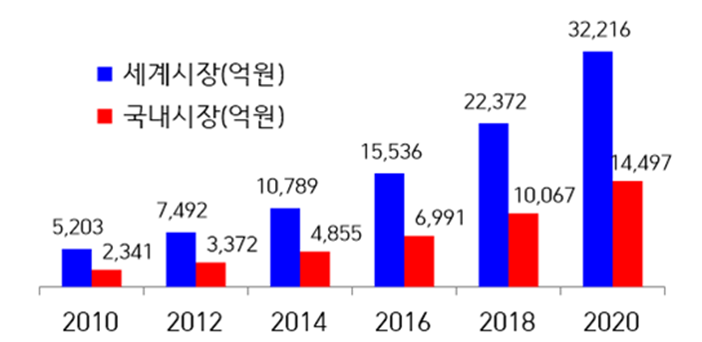

세계 RGB밀베이스 시장
- 기술구현
-

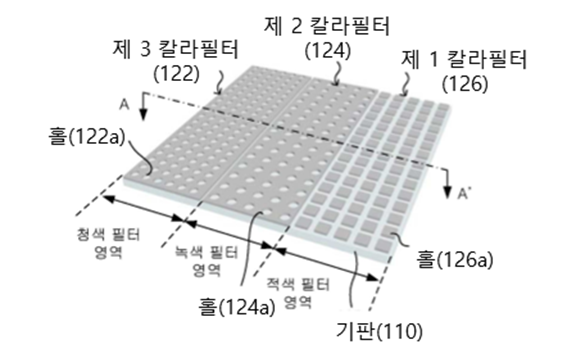

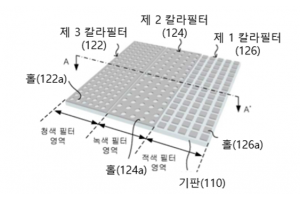

본 기술로 제작된 플라즈모닉 컬러 필터의 모식도
- 특장점
-
- 차별성
- ○ 플라즈모닉 컬러 필터의 구성
- 적색필터의 섬들의 주기는 270nm 내지 370nm이고, 적색 필터의 전체 면적에 대한 섬들이 점유하는 면적의 비인 필 펙터는 0.5내지 0.8이고 플라즈모닉 칼라 필터층은 알루미늄재질이고, 그 두께는 100nm내지 200nm인 것으로 하며, 보호층의 두께는 100nm내지 200nm이고 보호층은 LiF인 것을 특징으로 함
- 효과
- ○ 본 기술을 통한 플라즈모닉 컬러 필터의 효과
- 플라즈모닉 컬러 필터는 홀 어레이 구조의 청색 또는 녹색 컬러 필터와 닷 어레이 구조의 적색 필터를 채용한 컬러 필터를 제공함으로써, 고색 재현성 컬러 필터를 제공하며, 휘도를 상승 시킬 수 있음
