[기초과학연구원] 광파의 파형 측정 장치(TIPTOE)

최고관리자　 0 Comments　 1 Views　 20-11-10 15:46　 기계

이온화를 이용한 광파의 진폭 및 위상 측정 방법 외 1건

보유기관 및 연구자 : 기초과학연구원 김경택

특허정보
이온화를 이용한 광파의 진폭 및 위상 측정 방법 (No : 10-1613882)

광파의 진폭 및 위상 분석 장치 (No : 10-1613883)
거래조건 : 라이센스

상담신청 기술문의

TRL09
사업화
- 본격적인 양산 및 사업화 단계
TRL08
시작품 인증/
표준화
- 일부 시제품의 인증 및 인허가 취득 단계
  - 조선 기자재의 경우 선급기관 인증, 의약품의 경우 식약청의 품목 허가 등
TRL07
Pilot 단계 시작품
신뢰성 평가
- 시작품의 신뢰성 평가
- 실제 환경(수요기업)에서 성능 검증이 이루어지는 단계
TRL06
Pilot 단계 시작품
성능 평가
- 경제성(생산성)을 고려한, 파일로트 규모의 시작품 제작 및 평가
- 시작품 성능평가
TRL05
시제품 제작/
성능평가
- 개발한 부품/시스템의 시작품(Prototype) 제작 및 성능 평가
- 경제성(생산성)을 고려하지 않고, 우수한 시작품을 1개~수개 미만으로 개발
TRL04
연구실 규모의
부품/시스템 성능평가
- 연구실 규모의 부품/시스템 성능 평가가 완료된 단계
- 실용화를 위한 핵심요소기술 확보
TRL03
연구실 규모의
성능 검증
- 연구실/실험실 규모의 환경에서 기본 성능이 검증될 수 있는 단계
- 개발하려는 시스템/부품의 기본 설계도면을 확보하는 단계
- 모델링/설계기술 확보
TRL02
실용 목적의 아이디어/
특허 등 개념 정립
- 실용 목적의 아이디어, 특허 등 개념 정립
TRL01
기초 이론/
실험
- 연구과제 탐색 및 기회 발굴 단계

기술의 내용: ○ 입력 광파 L(t)를 강한 세기의 기본펄스 F(t)와 약한 세기의 신호펄스 S(t)로 분리한 후에, 지연된 기본 펄스 F(t-τ)와 신호 펄스 S(t)가 집속되는 집속지점에 생성되는 전자 또는 이온으로부터 이온화량을 측정하고, 이로부터 입력 광파 L(t)의 파형을 직접 측정
○ 고가의 장비가 불필요하고, 광학 분야에서 쉽게 구현 가능한 장비만을 활용
○ 하나의 장비로 UV, 가시광, IR, Far IR 등 모든 파장 범위의 광파 측정 가능
○ 광파의 파형을 실시간으로 직접 측정할 수 있으며, 공기 중에서도 측정 가능

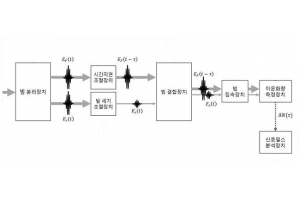

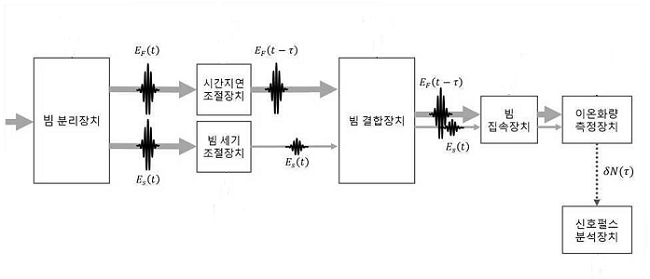

[이온화를 이용한 광파의 진폭 및 위상 측정 방법을 구현하기 위한 광파의 진폭 및 위상 측정 장치의 블록도]

기술의 동향: ○ 광파 측정을 위해 가장 널리 사용되는 방법은 비선형 물질에서 생성되는 조화파의 자기상관(autocorrelation) 관계 측정이며, 대략적인 펄스폭을 알 수 있으나 광파의 위상에 대한 정보 측정이 불가능
○ 주파수 광분해(FROG) 방식과 주파수 간섭 전기장 복원(SPIDER) 방식은 광파의 파형 측정이 가능하나, 사용된 비선형 물질의 위상 정합 조건이 맞는 특정한 파장에서만 적용될 수 있는 한계 존재

제품화 및 시장 전망: ○ 발명자에 의해 시제품 구현
○ Pulsed Laser를 많이 사용하는 R&D, 군사, 의료 및 미용 Laser 시장 등에 적용 가능하며, R&D·군사 분야 레이저 시장 규모는 (’12) 7.92억달러 → (’16) 8.86억 달러, 의료·미용 분야 레이저 시장 규모는 (’12) 5.85억달러 → (’16) 8.59억 달러로 증가 추세
