[신한대학교] 돌발하중을 고려한 케이블 커튼월 구조체 및 케이블 브라켓

최고관리자　 0 Comments　 1 Views　 20-11-10 15:46　 기계

돌발하중을 고려한 케이블 커튼월 구조체 및 이를 위한 케이블 브라켓

보유기관 및 연구자 : 신한대학교 / 원종호 교수

상담신청 기술문의

TRL09
사업화
- 본격적인 양산 및 사업화 단계
TRL08
시작품 인증/
표준화
- 일부 시제품의 인증 및 인허가 취득 단계
  - 조선 기자재의 경우 선급기관 인증, 의약품의 경우 식약청의 품목 허가 등
TRL07
Pilot 단계 시작품
신뢰성 평가
- 시작품의 신뢰성 평가
- 실제 환경(수요기업)에서 성능 검증이 이루어지는 단계
TRL06
Pilot 단계 시작품
성능 평가
- 경제성(생산성)을 고려한, 파일로트 규모의 시작품 제작 및 평가
- 시작품 성능평가
TRL05
시제품 제작/
성능평가
- 개발한 부품/시스템의 시작품(Prototype) 제작 및 성능 평가
- 경제성(생산성)을 고려하지 않고, 우수한 시작품을 1개~수개 미만으로 개발
TRL04
연구실 규모의
부품/시스템 성능평가
- 연구실 규모의 부품/시스템 성능 평가가 완료된 단계
- 실용화를 위한 핵심요소기술 확보
TRL03
연구실 규모의
성능 검증
- 연구실/실험실 규모의 환경에서 기본 성능이 검증될 수 있는 단계
- 개발하려는 시스템/부품의 기본 설계도면을 확보하는 단계
- 모델링/설계기술 확보
TRL02
실용 목적의 아이디어/
특허 등 개념 정립
- 실용 목적의 아이디어, 특허 등 개념 정립
TRL01
기초 이론/
실험
- 연구과제 탐색 및 기회 발굴 단계

기술개발 배경: ▶ 일정 간격마다 풍하중, 충돌, 테러와 같은 돌발하중이 발생되더라도 효과적으로 충격 에너지를 흡수 소산할 수 있고 건축물의 구조방식과는 무관하게 적용이 가능한 돌발하중을 고려한 케이블 커튼월 구조체 및 이를 위한 케이블 브라켓 제공

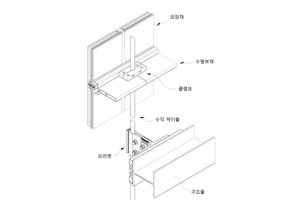

기술개요 및 대표도면: ▶ 선인장력이 도입된 수직 케이블이 구조물에 미리 고정된 브라켓에 의해 고정됨으로써 돌발하중에도 효과적으로 유동 제어가 가능한 케이블 커튼월 구조체 및 케이블 브라켓 기술임

시장동향: ▶ 전 세계 알루미늄 커튼월 시장 규모는 2018 년 65 억 1 천만 달러로 2019 년에서 2025 년까지 연평균 6.8 %의 CAGR을 기록 할 것으로 예상됨

▶ 제조업체들은 지속 가능한 건축 자재를 사용하여 에너지 및 운영 비용을 줄이기 위해 커튼월에 주력해 있음

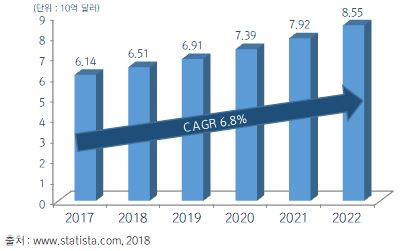

[세계 알루미늄 커튼월 시장 규모]

기술구현: ▶ 외장재 내측에 수평부재가 결합되고, 양단이 고정된 수직 케이블이 수평부재를 관통함
▶ 충분한 지지력을 확보하기 위해 외측으로 넓은 표면적으로 지니는 지지 플랜지가 형성된 프레임 바디를 형성

특장점

기존기술 한계: ▶ 알루미늄 프레임을 기반으로 트랜섬(수평부재)과 멀리언(수직부재)를 형성하는 경우 비내력 부재로서 충격흡수에 취약

▶ 시공 이후에도 알루미늄 프레임은 열 에너지가 전도율이 높아 에너지의 효율적 관리 측면에서 불리

개발기술 특성: ▶ 돌발하중 발생 시, 효과적으로 충격 에너지를 흡수 소산 가능하여, 외장재의 파손에 의한 1차 피해는 물론 추락 등에 의한 2차 피해 예방

▶ 케이블의 위치를 고정하기 위한 브라켓은 브라켓 바디 한 쌍을 형성함에 있어서 반원형 안착홈을 중심으로 일측에는 각도 조절이 가능하도록 회동부가 형성되어 케이블을 고정하는 과정의 효율성은 높이고 유지 관리시 용이하게 해체 가능z
