- 연구과제 탐색 및 기회 발굴 단계

기술개발 배경: ▶ 최근 도시인구의 증가와 산업사회의 발달 등에 따른 지가 상승으로 건물의 고층화가 일반화되고 있으며, 고층건물의 넓은 시야와 개방성을 확보하기 위하여 커튼 월 시스템이 광범위하게 사용되고 있는 추세

기술개요 및 대표도면: ▶ 케이블 홀더 사이에 패널 가압부가 구비되어, 유리패널을 가압 고정하는 것을 특징으로 하는 복수의 케이블을 이용한 케이블 월 시스템 기술임

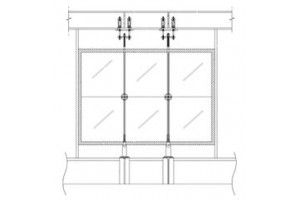

[케이블 월 시스템을 도시한 내측 사시도]

시장동향: ▶ 전 세계 알루미늄 커튼월 시장 규모는 2018 년 65 억 1 천만 달러로 2019 년에서 2025 년까지 연평균 6.8 %의 CAGR을 기록 할 것으로 예상됨

▶ 제조업체들은 지속 가능한 건축 자재를 사용하여 에너지 및 운영 비용을 줄이기 위해 커튼월에 주력해 있음

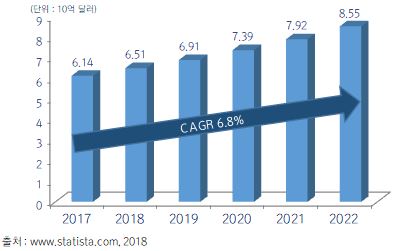

[세계 알루미늄 커튼월 시장 규모]

기술구현: ▶ 복수의 케이블을 이용한 케이블 월 시스템(CW)은 수직 케이블 및 수평 케이블이 접합 지지구를 매개로 복수의 유리패널을 고정하되, 상기 수직 케이블은 상기 유리패널의 법선 방향으로 적어도 한 쌍이 구비되어지고, 수평 케이블은 상기 수직케이블과 직각되게 복수 개 구비

특장점

기존기술 한계: ▶ 유리패널을 제외한 구조체의 과대 현상으로 인하여 하중의 부담

▶ 개방성, 시공성이 저하되어 공기가 길어지고, 공사비용도 증가됨. 더욱이 높은 층고의 확보가 중요한 로비공간에는 그 적용이 힘듦

개발기술 특성: ▶ 유리패널을 제외한 구조체의 하중에 따른 구조적 부담을 줄임

▶ 방성이 확보될 수 있으며, 시공이 용이하여 공기를 단축시킬 수 있고, 공사비용도 줄일 수 있으며, 9.2 미터 이상의 높은 층고를 지니는 공간에도 적용할 수 있는 복수의 케이블을 이용한 케이블 월 시스템을 제공
